LTC2184CUP是(Analog Devices Inc.)推出的16位双通道模数转换器(ADC),支持105Msps采样速率,具备低功耗特性。以下是其核心特性:
两通道同时采样 ADC
76.8dB SNR
90dB SFDR
低功率:370mW / 308mW / 200mW (总值)
185mW / 154mW / 100mW (每通道)
单 1.8V 电源
CMOS、DDR CMOS 或 DDR LVDS 输出
可选的输入范围:1VP-P 至 2VP-P
550MHz 满功率带宽 S/H (采样及保持)
任选的数据输出随机函数发生器
任选的时钟占空比稳定器
停机和打盹模式
用于配置的串行 SPI 端口
64 引脚 (9mm x 9mm) QFN 封装
概述

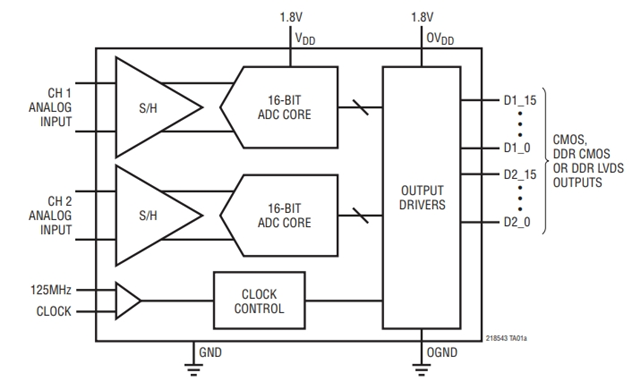

LTC2184CUP是双通道同时采样 16 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。LTC2184CUP非常适合要求苛刻的通信应用,其 AC 性能包括 76.8dB SNR 和 90dB 无寄生动态范围 (SFDR)。0.07psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。
LTC2184CUP的DC 规格包括整个温度范围内的 ±2LSB INL (典型值)、±0.5LSB DNL (典型值) 和无漏失码。转换噪声为 3.4LSBRMS。
LTC2184CUP的数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。
LTC2184CUP可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
应用场景
LTC2184CUP适用于需高精度、低功耗的场景,如:
通信
蜂窝基站
软件定义无线电
便携式医学成像
多通道数据采集
非破坏性测试
