STMicroelectronics | TSC1214IST功率监测器模拟前端(AFE),支持±80 mV量程

STMicroelectronics | TSC1214IST功率监测器模拟前端(AFE),支持±80 mV量程

来源:本站时间:2025-07-25浏览数:

TSC1214IST 是 STMicroelectronics 推出的数字功率监测器模拟前端(AFE),采用 IC 接口,专为低压电源监测设计。以下是其核心特性与功能:14位电流检测ADC,支持80 mV量程用于电压和温度的11位ADC电源电压范围:2.7 V至4.5 V支持低端和双向电流检测内部晶片温度监测IC数…

TSC1214IST 是 STMicroelectronics 推出的数字功率监测器模拟前端(AFE),采用 I²C 接口,专为低压电源监测设计。以下是其核心特性与功能:

14位电流检测ADC,支持±80 mV量程

用于电压和温度的11位ADC

电源电压范围:2.7 V至4.5 V

支持低端和双向电流检测

内部晶片温度监测

I²C数字接口,用于设备控制

内部32768 Hz时基

工作温度范围(自然通风):-40 °C至+85 °C

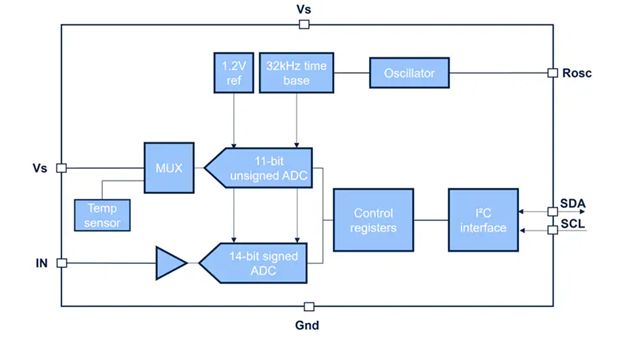

TSC1214IST 内部框图



描述

TSC1214IST是一款数字电流、电压和温度监控模拟前端 (AFE),用于监控低压电源。TSC1214IST采用双监控路径设计,其中电流检测基于14位ADC,电压或温度监测基于11位ADC。该器件可通过I²C接口进行编程。


TSC1214IST采用MiniSO8塑料封装,可在-40 °C至+85 °C的环境温度范围下工作。


关键参数

产品:TSC1214IST

位数:11,14

通道数:1

电压 - 供电,模拟:2.7V ~ 5.5V

电压 - 供电,数字:2.7V ~ 5.5V

安装类型:表面贴装型

封装/外壳:8-MiniSO


应用场景

TSC1214IST适用于低压电源系统(如电池或DC/DC转换器)的实时电流、电压及温度监测,可帮助实现高效能耗管理。
