【Renesas产品】一款双通道 1：4、LVDS输出扇出缓冲器——8SLVD2104NBGI

来源：本站时间：2025-08-05浏览数：

Renesas推出的8SLVD2104NBGI是一款高性能差分双路LVDS扇出缓冲器，最大输入时钟频率高达2GHz，专为高频、极低附加相位噪声时钟和数据信号的扇出而设计。核心参数类型：扇出缓冲器（分配）电路数：2比率 - 输入:输出：1：4差分 - 输入:输出：无/无输入：LVDS，LVPECL输出：…

Renesas推出的8SLVD2104NBGI是一款高性能差分双路LVDS扇出缓冲器，最大输入时钟频率高达2GHz，专为高频、极低附加相位噪声时钟和数据信号的扇出而设计。

核心参数

类型：扇出缓冲器（分配）

电路数：2

比率 - 输入:输出：1：4

差分 - 输入:输出：无/无

输入：LVDS，LVPECL

输出：LVDS

频率 - 最大值：2 GHz

电压 - 供电：2.375V ~ 2.625V

工作温度：-40°C ~ 85°C

安装类型：表面贴装型

封装/外壳：28-WFQFN


简介

8SLVD2104NBGI器件是一款高性能差分双通道 1：4 LVDS 扇出缓冲器。该器件设计用于高频、极低附加相位噪声时钟和数据信号的扇出。8SLVD2104NBGI的特点是采用 2.5V 电源供电。保证的输出到输出和零件到零件偏斜特性使 8SLVD2104NBGI成为那些需要明确性能和可重复性的时钟分配应用的理想选择。提供两个独立的缓冲器，每个缓冲器都有四个低偏斜输出。集成的偏置电压发生器使单端信号能够轻松连接到器件输入。8SLVD2104NBGI针对低功耗和低附加相位噪声进行了优化。

主要特性

两个 1：4、低偏斜、低附加抖动 LVDS 扇出缓冲器

两个差分时钟输入

差分对可以接受以下差分输入电平：LVDS 和 LVPECL

最大输入时钟频率：2GHz

输出组偏斜：35ps（最大）

传播延迟：300ps，（最大）

低附加RMS相位抖动，156.25MHz（10kHz至20MHz）：105fs，（最大值）

2.5V 电源电压

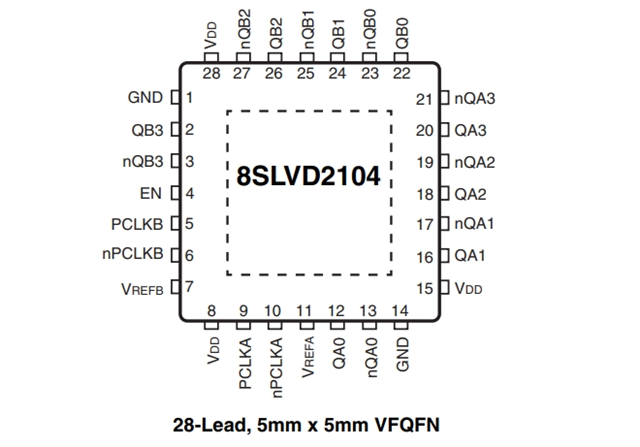

无铅（RoHS 6） 28 引脚 VFQFN 封装

-40 °C 至 85 °C 环境工作温度
