PCM6140QRGERQ1 是（Texas Instruments）推出的汽车级四通道、768kHz Burr-Brown™ 音频模数转换器（ADC），具备122dB信噪比（SNR）。其工作温度范围为-40°C至125°C，未通过 AEC-Q100 认证。以下是其关键特性：
多通道高性能ADC：
4通道模拟麦克风或线路输入
8通道数字PDM麦克风或模拟和数字麦克风组合
ADC线路和麦克风差分输入的性能：
动态范围（DR）：
支持123dB动态范围增强器（DRE）
113dBDRE禁用
-98dB THD+N
ADC通道求和模式，DR性能：
116 dB，DRE禁用，2通道求和
119dB，DRE禁用，4通道求和
ADC输入电压：
差分，2VRMS 满量程输入
单端，1VRMS 满量程输入
ADC采样率 (fS) = 8kHz至768kHz
可编程通道设置：
通道增益：0 dB至42 dB，步进1 dB
数字音量控制：-100dB至27dB
增益校准，分辨率为0.1 dB
相位校准，分辨率为163ns
可编程麦克风偏置或电源电压生成
低延迟信号处理滤波器选择
可编程高通滤波器（HPF）和双四元数字滤波器
自动增益控制器（AGC）
I2C或SPI控制
集成式高性能音频PLL
自动时钟分频器设置配置
音频串行数据接口：
格式：TDM、I2S或左对齐 (LJ)
字长度：16位、20位、24位或32位
控制器或目标接口
3.3V或1.8V单电源运行
3.3V或1.8V I/O电源运行
1.8V AVDD 电源下的功耗：
8.5mW/channel 16kHz采样率
48kHz采样率下为9.2mW/通道
概述

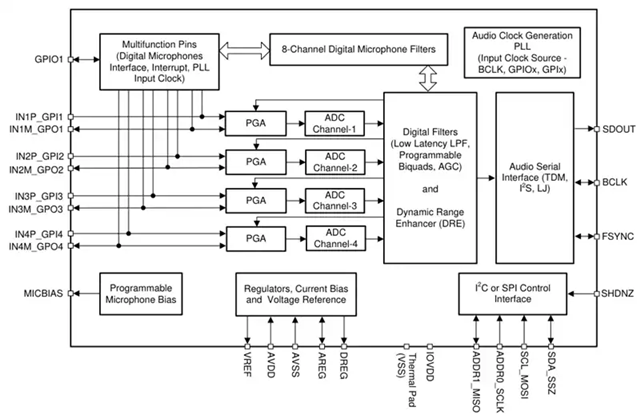

PCM6140QRGERQ1音频ADC是采用Burr-Brown™ 技术的多通道高性能ADC。该ADC具有8kHz至768kHz采样率和122dB信噪比（SNR）。PCM6140QRGERQ1支持线路和麦克风输入，允许单端和差分输入配置。这些ADC集成了可编程通道增益、数字音量控制、麦克风偏置电压、锁相环（PLL）、可编程高通滤波器、双四通道滤波器和低延迟滤波器模式。PCM6140QRGERQ1器件通过了AEC汽车应用认证。
PCM6140QRGERQ1音频ADC集成了高性能功能，可由3.3V或1.8V供电。这使得该设备非常适合用于空间受限的远场麦克风录音应用中的音频系统。PCM6140QRGERQ1音频ADC的工作温度范围为-40°C至125°C，采用24引脚VQFN封装。PCM6140QRGERQ1音频ADC用于麦克风阵列系统、声控数字助理、电话会议系统以及安全和监控系统。
PCM6140QRGERQ1 的目标应用：
麦克风阵列系统
语音激活数字助理
电话会议系统
安防和监控系统
性能参数
类型：音频
通道数：4
分辨率（位）：16 b，20 b，24 b，32 b
采样率（每秒）：768k
数据接口：I2C，I2S，TDM
供电电压源：单电源
电压 - 供电：1.7V ~ 1.9V，3V ~ 3.6V，1.65V ~ 1.95V，3V ~ 3.6V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
等级：汽车级
资质：AEC-Q100
封装/外壳：24-VQFN
