RC19202AGNT 是 瑞萨电子 推出的2:2 PCIe Gen7多路复用器，支持向下兼容早期PCIe版本。该器件采用 VFQFPN 封装，提供20引脚，适用于-40°C至105°C的温度范围，具有以下核心特性：
LP-HCSL输出消除多达8个端接电阻
符合 PCIe Gen 1–7 标准
2：2 或两个 1：1 多路复用器选项
驱动源端接和双端接负载可选的 85Ω 和 100Ω 输出阻抗
漏极开路LOS（信号丢失）指示输出
掉电容差 （PDT）
灵活的启动排序 （FSS）
自动时钟停车 （ACP）
用于控制组输出的专用 OE# 引脚
3mm × 3mm 20-VFQFPN 封装
详情

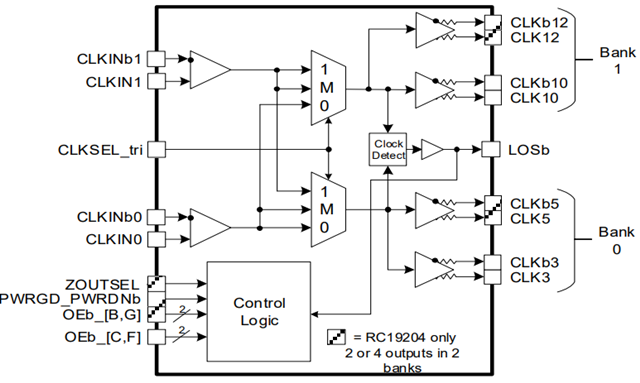

RC19202AGNT是支持 PCIe Gen7 的超高性能时钟多路复用器。它为系统监控和冗余提供信号丢失（LOS）输出。这些器件还集成了掉电容差（PDT）、灵活电源排序（FPS）和自动时钟停车（ACP）功能，以确保在异常系统条件下的良好行为。RC19202AGNT可以驱动高达 400MHz 的源端接和双端接负载。CLKIN 输入还支持 HCSL 或 LVDS 信号电平，使这些器件成为 LVDS 到 HCSL 电平转换的理想选择。出色的相位抖动和 PNSR 性能使 RC19202AGNT 非常适合网络应用。
应用场景
RC19202AGNT广泛应用于以下场景：
▪ 云/高性能计算
▪ nVME 存储
▪ 联网
▪ 加速器
性能参数
产品：RC19202AGNT
PLL：无
主要用途：PCI Express（PCIe）
输入：HCSL，LVDS
输出：LP-HCSL
电路数：1
比率 - 输入:输出：2：2
差分 - 输入:输出：是/是
频率 - 最大值：400MHz
电压 - 供电：2.97V ~ 3.63V
工作温度：-40°C ~ 105°C（TA）
安装类型：表面贴装型
封装：20-QFN（3x3）
