BQ79731PHPRQ1是(Texas Instruments)推出的一款高压电池管理系统(BMS)监控器,主要用于电动汽车、插电式混合动力汽车及混合动力汽车的高压电池系统监测。下面主要介绍它的核心特性:
BQ79731PHPRQ1设计符合AEC-Q100标准的温度范围:-40°C至+125°C
符合功能安全标准
文档,协助ISO 26262系统设计
系统能力高达ASIL D
硬件能力高达ASIL D
17个单端电压通道
高压电组、链接和充电测量精度更新为0.2%
电池组和电池VI同步至64µS
两个独立的电流检测ADC
±0.15%增益误差漂移
输入范围:±275mV
综合库仑计数
两个过流检测比较器
±1%精度
可选择的双向阈值
可编程OC
15个GPIO输入作为IO、I2C、SPI、ADC和温度检测
专用MOSFET开关驱动引脚
智能SPI控制器HUB
支持多个SPI外围设备
用于触发接触器驱动器和Pyro保险丝驱动器的HW引脚
可堆叠,寄存器映射与 bq7971x-Q1 单元显示器兼容
芯片详情

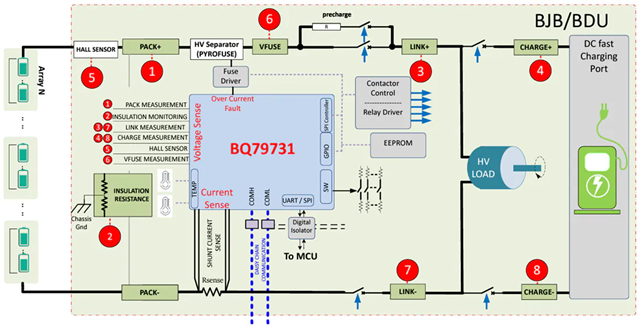

BQ79731PHPRQ1可用于测量电池系统中的高电压分压节点。它可以测量保险丝和接触器两端的电压,并检查电池接线盒 (BJB) 系统中的隔离电压。BQ79731PHPRQ1具有两条支持低侧分流电阻器的集成式电流检测路径。库仑计数功能可用于进行精确的 SOC 计算。有 15 个 GPIO/辅助输入可用于高压测量、热敏电阻测量和驱动继电器。有 4 个 SW 输出可用于驱动测量路径中的 MOSFET 开关。BQ79731PHPRQ1可用作 SPI 集线器并与多达 8 个独立的 SPI 器件/组进行连接。可以使用 HW 引脚自主实现过流保护响应,以便在危险的过流事件中提供快速保护。隔离式双向菊花链端口支持基于电容器和变压器的隔离。BQ79731PHPRQ1还可以通过 SPI 和 UART 与 MCU 通信。
典型应用
BQ79731PHPRQ1适用于全电动汽车、插电式混合动力汽车及混合动力汽车,可测量高压分压节点、保险丝及接触器两端的电压,并检查电池接线盒(BJB)系统的隔离电压。
性能参数
功能:电池监控器
电池化学成份:多化学
电池数:1
故障保护:过流
接口:SPI
工作温度:-40°C ~ 125°C
等级:汽车级
资质:AEC-Q100
安装类型:表面贴装型
封装/外壳:48-HTQFP(7x7)
