【现货】AD9528BCPZ - 提供14路LVDS/HSTL输出的JESD204B/JESD204C时钟发生器

来源：本站时间：2025-09-05浏览数：

AD9528BCPZ是（ADI）推出的JESD204B/JESD204C时钟发生器，采用 LFCSP-72 封装，支持多器件同步。以下是其核心特性：14路输出，可配置为HSTL或LVDS最大输出频率6路输出高达1.25 GHz8路输出高达1 GHz取决于压控晶体振荡器(VCXO)频率精度（启动频率精度：<100 ppm）每路…

AD9528BCPZ是（ADI）推出的JESD204B/JESD204C时钟发生器，采用 LFCSP-72 封装，支持多器件同步。以下是其核心特性：

14路输出，可配置为HSTL或LVDS

最大输出频率

6路输出高达1.25 GHz

8路输出高达1 GHz

取决于压控晶体振荡器(VCXO)频率精度（启动频率精度：<±100 ppm）

每路输出均提供专用的8位分频器

粗调延迟： 63个步长为RF VCO分频器输出频率一半的步进，不受抖动影响

微调延迟： 15个步进，分辨率为31 ps

典型输出间偏斜： 20 ps

针对奇数分频器设置提供占空比校正

输出12和输出13，上电时VCXO输出

绝对输出抖动： <160 fS（122.88 MHz时）

12 kHz至20 MHz积分范围

数字锁频检测

SPI和I2C兼容型串行控制端口

双PLL架构

PLL1

利用外部VCXO实现参考输入时钟清零

鉴相器速率：最高110 MHz

冗余参考输入

自动和手动参考切换模式

恢复式和非恢复式切换

保持模式支持参考丢失检测

VCXO提供的低噪声LVDS/HSTL输出可用于射频/中频(RF/IF)频率合成器

PLL2

鉴相器速率：最高275 MHz

集成低噪声VCO


详情

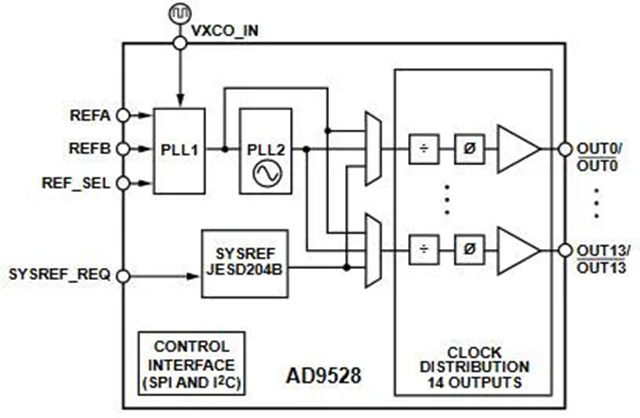

AD9528BCPZ是一款双级PLL，集成JESD204B/JESD204C SYSREF发生器，可用于多器件同步。第一级锁相环(PLL) (PLL1)通过减少系统时钟的抖动，从而实现输入基准电压调理。第二级PLL (PLL2)提供高频时钟，可实现来自时钟输出驱动器的较低积分抖动以及较低宽带噪声。外部VCXO提供PLL2所需的低噪声基准电压，以满足苛刻的相位噪声和抖动要求，实现可以接受的性能。片内VCO的调谐频率范围为3.450 GHz至4.025 GHz。集成的SYSREF发生器输出单次、N次或连续信号，并与PLL1和PLL2输出同步，以便对齐多个器件的时间。

AD9528BCPZ产生最高频率为1.25 GHz的六路输出（输出0至输出3、输出12和输出13），以及最大频率高达1 GHz的八路输出。每一路输出均可配置为直接从PLL1、PLL2或内部SYSREF发生器输出。14路输出通道的每一路都包含一个带数字相位粗调功能的分频器，以及一个模拟微调相位延迟模块，允许全部14路输出具有时序对齐的高度灵活性。AD9528BCPZ还可用作灵活的双通道输入缓冲器，以便实现14路器件时钟和/或SYSREF信号的分配。启动时，AD9528BCPZ直接向输出12和输出13发送VCXO信号，用作启动就绪时钟。

典型应用

高性能无线收发器

LTE和多载波GSM基站

无线和宽带基础设施

医疗仪器

为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟；支持JESD204B/JESD204C

低抖动、低相位噪声时钟分配

自动测试设备(ATE)和高性能仪器仪表

基本参数

产品：AD9528BCPZ

PLL：带旁路

输入：CMOS，HSTL，LVDS
