LAN9646T-I/MXX 集成托管第2层、六端口千兆位以太网交换机【Microchip 以太网IC】

来源：本站时间：2025-09-06浏览数：

LAN9646T-I/MXX是 Microchip 推出的六端口千兆以太网交换机芯片，支持SGMII、RGMII、MII和RMII等多种接口，适用于网络设备开发。以下是其核心特性：非阻断线速以太网交换机结构全功能转发和滤波控制，包括访问控制列表 (ACL) 滤波IEEE802.1X支持（基于端口的网络访问控制…

LAN9646T-I/MXX是 Microchip 推出的六端口千兆以太网交换机芯片，支持SGMII、RGMII、MII和RMII等多种接口，适用于网络设备开发。以下是其核心特性：

非阻断线速以太网交换机结构

全功能转发和滤波控制，包括访问控制列表 (ACL) 滤波

IEEE802.1X支持（基于端口的网络访问控制）

IEEE802.1Q VLAN支持，可建立128个有源VLAN组和全范围内4096个VLAN ID

基于每个端口的IEEE802.1p/Q标记插入或移除，支持双标记

基于每个端口的VLAN ID标记/非标记选项

IEEE802.3x全双工流量控制和半双工背压碰撞控制

IGMPv1/v2/v3窥探，用于多播数据包过滤

IPv6多播监听者发现 (MLD) 窥探

QoS/CoS数据包优先级支持：基于DiffServ的802.1p，以及基于四个优先级的802.1p每端口优先级的重映射

IPv4/IPv6 QoS支持

进出端口的可编程速率限制

广播风暴保护

四个具有动态数据包映射的优先级队列，用于IEEE802.1p、IPv4 DIFFSERV、IPv6 TrafficClass

MAC滤波功能，可过滤或转发未知单播、多播和VLAN数据包

用于实现环形拓扑的自寻址滤波

高速SPI（4线，高达50MHz）接口，可访问所有内部寄存器

I2C接口，可访问所有寄存器

MII管理（MIM、MDC/MDIO 2线）接口，用于按照IEEE 802.3规范访问所有PHY寄存器

带内管理，通过七个端口中的任何一个访问所有寄存器，带内管理

I/O引脚搭接设施，可在复位时间从I/O引脚设置某些寄存器位

控制寄存器可动态配置

端口镜像/监控/嗅探：进出任何端口或MII/RMII的流量

完全按照标准来收集统计信息的MIB计数器（每个端口34个MIB计数器）

全芯片软件掉电

能量检测掉电 (EDPD)

局域网唤醒(WoL)支持


详情

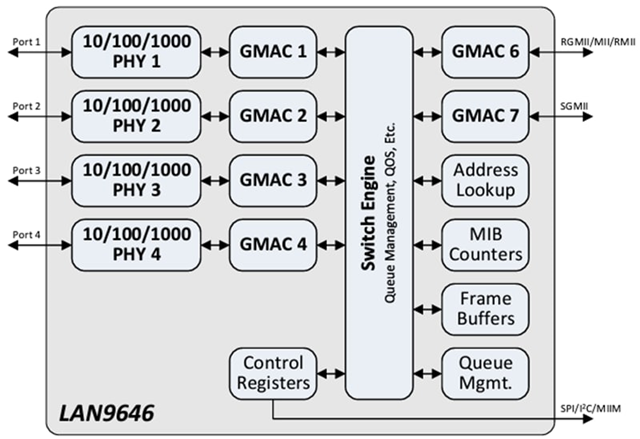

LAN9646T-I/MXX六端口千兆位以太网交换机是一款完全集成的托管第2层、六端口千兆位以太网交换机，具有高级特性。LAN9646T-I/MXX具有四个支持10/100/1000Mbps PHY的端口，另外两个可配置为SGMII、RGMII、MII或RMII接口，从而连接到主机处理器或外部PHY。LAN9646T-I/MXX通过SPI、I2C或可选带内管理（通过任何数据端口）可全面访问寄存器,MIM接口提供PHY寄存器访问。

LAN9646T-I/MXX的安全特性包括基于IEEE 802.1X端口的身份验证和ACL滤波。它还支持节能以太网 (EEE) 等电源管理功能，以实现节能环境。

基本参数

协议：以太网

功能：开关

接口：I2C，MII，RGMII，RMII，SGMII，SPI

标准：IEEE 802.3，10/100/1000 Base-T/TX PHY

电压 - 供电：1.14V ~ 1.26V，2.375V ~ 2.625V

电流 - 供电：680mA（典型值）

工作温度：-40°C ~ 85°C（TA）

封装/外壳：132-VFQFN

目标应用

独立10/100/1000Mbps以太网交换机
