Microchip ECE1200-I/LD eSPI转LPC桥接器的产品介绍、特性、及应用

来源：本站时间：2025-09-08浏览数：

ECE1200-I/LD是 Microchip 推出的输入/输出控制器接口集成电路，主要实现eSPI与LPC（Low Pin Count）之间的桥接功能。以下是其核心特性：检测并支持现代待机状态符合ACPI 6.1标准支持基于LPC的SIO和EC器件，例如SCH311x、SCH322x40引脚VQFN封装64K I/O空间中的eSPI外设通…

ECE1200-I/LD是 Microchip 推出的输入/输出控制器接口集成电路，主要实现eSPI与LPC（Low Pin Count）之间的桥接功能。以下是其核心特性：

检测并支持现代待机状态

符合ACPI 6.1标准

支持基于LPC的SIO和EC器件，例如SCH311x、SCH322x

40引脚VQFN封装

64K I/O空间中的eSPI外设通道周期将作为LPC I/O周期通过，本地即插即用INDEX/DATA门户寄存器除外

工业温度范围：-40°C至+85°C


概述

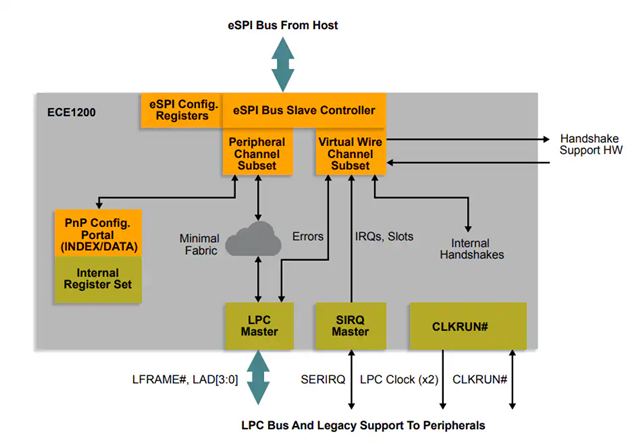

ECE1200-I/LD eSPI转LPC桥接器在采用传统LPC连接器和外设的板上实现了eSPI标准。ECE1200-I/LD的架构和开发确保了工业和嵌入式需求可以跨Intel Atom®、Intel Core™和Intel Xeon®平台扩展。这些关键需求包括工业温度支持、兼容现有已部署的基于LPC的模块化系统，以及针对新系统架构同时支持eSPI和LPC。

ECE1200-I/LD直接由两个挂起 (S5) 电源层供电，额定电压为3.3V和1.8V。在两组引脚上提供1.8V电源，VTR_18用于I/O引脚，VTR_18_CORE用于内部逻辑。3.3V电源VTR_33仅用于3.3V I/O引脚。ECE1200-I/LD使用引脚LPC_EN感测运行时电源层 (VCC)，该引脚旨在出自系统提供的PCH_PWROK信号。这样，ECE1200-I/LD即可在适当的引脚上模拟VCC供电功能，以避免系统中的反向驱动。

ECE1200-I/LD eSPI转LPC桥接器简单易用，无需任何软件。ECE1200-I/LD可以检测并支持现代待机模式，具有低待机电流，从而可以在维持最终用户对现代器件期望的特性的同时，管理运营成本和效率。

性能参数

应用：eSPI 转 LPC 桥接器

接口：LPC

电压 - 供电：3.3V

器件封装：40-VQFN（5x5）

安装类型：表面贴装型

ECE1200-I/LD典型应用领域包括：

自动化

打印机

信息亭

销售点终端
