BTS6201UJ —— 5G mMIMO预驱动放大器
概述
BTS6201U是一款宽带、高线性度的预驱动放大器，适用于5G mMIMO基站应用，具有快速开关切换功能，支持TDD系统。该放大器的设计工作频率为2.3 GHz至4.2GHz。它采用3mm × 3mm × 0.85mm 16端子HVQFN封装。该放大器在所有端子上均提供ESD保护。
该设备与50Ω匹配，并集成了谐波和带外滤波，可最大程度地减少应用的布局面积。
特性
高饱和输出功率Po(sat) = 28dBm
高功率增益Gp = 30.5dB
高线性性能ACLR = -46dBc
无条件稳定
可编程偏置电流(通过外部电阻)
支持TDD系统的快速切换
5 V单电源，78 mA静态电流
3mm × 3mm × 0.85mm的小型16焊端无引脚封装
所有引脚均提供ESD保护
湿度灵敏度等级1
符合RoHS规范
无线基础设施5G NR mMIMO
高线性度预驱动放大器
TDD系统
应用
- 无线基础设施 5G NR mMIMO
- 高线性度预驱动器
- TDD 系统

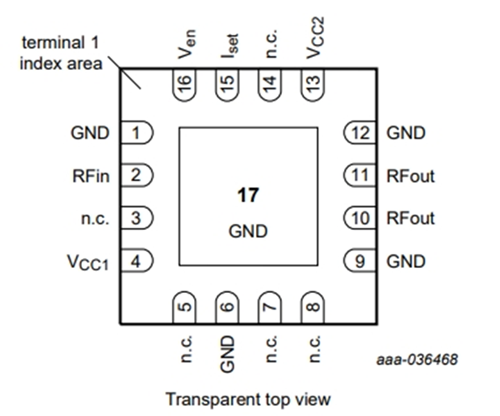

引脚图
