描述：ADPD7000BCBZ是一款高度集成的模拟前端(AFE)，专为测量各种生命体征信号而设计。ADPD7000具有收发器光学通道，具有多达八个LED，可激励和测量四个电流输入上的返回信号。信号链抑制失调和干扰，无需光滤波器或外部直流消除电路。ECG信号采集确保在各种干扰源中进行…
描述：

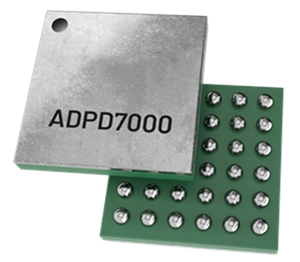

ADPD7000BCBZ是一款高度集成的模拟前端(AFE)，专为测量各种生命体征信号而设计。
ADPD7000具有收发器光学通道，具有多达八个LED，可激励和测量四个电流输入上的返回信号。信号链抑制失调和干扰，无需光滤波器或外部直流消除电路。ECG信号采集确保在各种干扰源中进行低噪声诊断级测量，具有用于共模抑制的驱动基准和用于下降电极的导联断线检测。
功能
多模式模拟前端
光学通道
4个输入通道，具有多种工作模式，适用于各种传感器测量
可同步采样的4通道处理
12个可编程时隙，适用于同步传感器测量
灵活的输入多路复用，支持单端传感器测量
8个LED驱动器，可以同时驱动其中2个
灵活采样率：0.004Hz至9kHz（使用内部振荡器）
交流环境光抑制：78dB至100Hz
总LED峰值驱动电流：400mA
TIA输入时独立环境消除DAC，9位控制高达300μA
TIA输入时独立LED直流消除DAC，7位控制高达190μA
ECG通道
诊断带宽下RTI噪声：<1µV RMS
高输入阻抗：20GΩ
接受高达±1.2V的直流差分输入范围
CMRR：115dB
灵活的4电极配置，支持各种应用
交流导联断线检测和直流导联断线检测
支持常开、低功耗、引线导通检测
BIA通道
低功耗、高精度激励路径
可配置激励频率高达250kHz
正弦波激励，带12位DAC
高精度，大不平衡接触阻抗≤20kΩ
可配置接收滤波器，具有低噪声设计
复阻抗测量引擎
集成限流电阻器
EDA通道
支持电压激励和电流激励
测量范围为10kΩVAC至100MΩ，分辨率为1nS
DFT和抽取，实现高精度测量结果
支持SPI通信
704字节FIFO
应用
可穿戴健康和健身监护仪：心率、心率变异性、脉搏血氧饱和度、身体阻抗分析、水合作用分析和无袖带无创式血压测量
临床患者监护仪：小型床边患者监护仪、家庭便携式患者监护仪、小型远程患者监护仪
工业监测：颗粒物、气溶胶和气体探测
电导率检测
