Microchip PCI11400 PCIe交换机（带USB 3.2主机控制器）将USB 3.2 Gen 2主机控制器和可定制I/O相结合。PCI11400提供4通道（4x8GT/s）上行端口和1通道（1x8GT/s）下行端口，可满足嵌入式应用中对更高带宽PCIe的需求。它支持8GT/s的最大线路速率，并通过PCIe修订版4.x认证。…
Microchip PCI11400 PCIe交换机（带USB 3.2主机控制器）将USB 3.2 Gen 2主机控制器和可定制I/O相结合。PCI11400提供4通道（4x8GT/s）上行端口和1通道（1x8GT/s）下行端口，可满足嵌入式应用中对更高带宽PCIe的需求。它支持8GT/s的最大线路速率，并通过PCIe修订版4.x认证。该器件可通过单个或多个通道提供PCIe上行，以适应系统架构，从外部接口到交换结构和端点控制器的实施均与PCIe兼容。
特性：
集成式PCI交换机结构
最大有效载荷：512字节
集成式PCIe物理接口
4通道 (4x8GT/s) 上行端口
支持单通道、双通道或四通道链路
单通道 (1x8GT/s) 下行端口
集成USB 3.2 Gen 2 (10Gbps) 物理 接口
集成式xHCI USB 3.2 Gen 2（10Gbps）USB主机控制器
2x 10Gbps Gen 2 PHY
4x USB HS/FS/LS PHY
用于USB Type-C®或Type-A的多种配置选项
全面的电源管理功能
PCIe 3.1低功耗子状态（LPSS）L2（带AUX 电源）
电源和I/O
集成上电复位电路，具有可配置的欠压/过压保护
闭锁性能超过150mA，符合EIA/JESD 78 II类标准
JEDEC 3A级ESD性能
UART
RS232/RS485 的产品评估板
自动方向控制
支持标准和高级速度
基本或全面信号支持
其他功能
多功能GPIO
可编程引脚多路复用器
能够使用低成本25MHz晶体或时钟，以简化物料清单
SPI外设接口
SMBus目标接口
SMBus控制器接口
PVT传感器
JTAG TAP
封装
无铅、符合RoHS指令的132引脚DRQFN封装
环境条件
有商业级和工业级温度等级可供选择
应用
单板计算机 (SBC)
移动性混合
工业PC (IPC)
边缘网关
存储扩展
相关产品

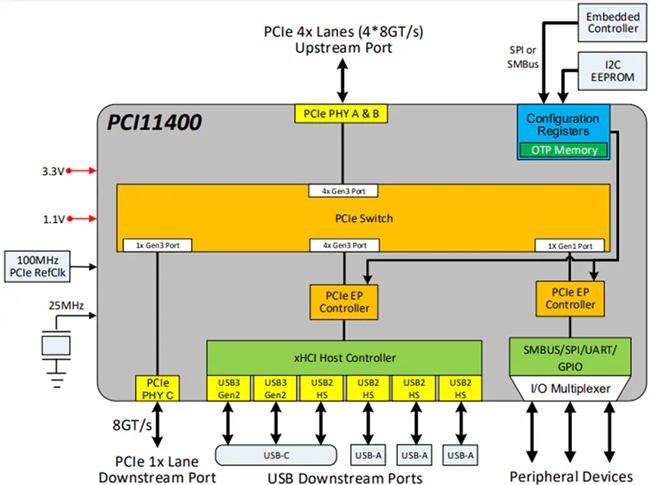

框图
