Nordic NPM1100-QDAA-R7用于电池充电和供电的超小型电源管理IC (PMIC)

来源：本站时间：2024-08-16浏览数：

NPM1100-QDAA-R7是一款用于电池充电和供电的超小型电源管理IC (PMIC)。概述：Nordic Semiconductor nPM1100电源管理IC将PMIC、双模可配置降压稳压器和集成电池充电器相结合。nPM1100是Nordic nRF52系列和nRF53系列片上系统（SoC）的自然搭配，但也非常适用于采用小型可充…

NPM1100-QDAA-R7是一款用于电池充电和供电的超小型电源管理IC (PMIC)。

概述：

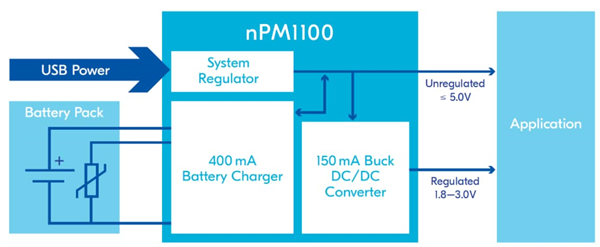

Nordic Semiconductor nPM1100电源管理IC将PMIC、双模可配置降压稳压器和集成电池充电器相结合。nPM1100是Nordic nRF52系列和nRF53系列片上系统（SoC）的自然搭配，但也非常适用于采用小型可充电电池的任何产品。该设计确保可靠供电和稳定运行，同时通过高效率和低静态电流最大限度地延长电池寿命。

Nordic nPM1100电源管理IC具有极其紧凑的外形，非常适合用于高级可穿戴设备、联网医疗设备和其他尺寸受限的应用。PCB占用面积可以低至23mm2 。

集成电池充电器设计用于为锂离子电池和锂聚合物电池充电，端接电压可选择4.1V或4.2V，支持电池化学，标称电压分别为3.6V和3.7V。最大充电电流可通过电阻器在20mA至400mA范围内选择。

nPM1100 PMIC包括一个USB兼容系统稳压器，具有USB端口检测功能，用于SDP、CDP和DCP USB主机型端口，支持100mA和500mA USB电流限制，USB电源电压范围为4.1V至6.6V。

nPM1100 PMIC无需软件即可工作，与可在输出电压范围内工作并为PMIC供电的所有元件兼容。

特性

极其紧凑的2.075mm x 2.075mm WLCSP封装

补充所有nRF52和nRF53系列SoC

双模降压稳压器

滞后和PWM模式

可选输出电压（1.8V、2.1V、2.7V、3.0V）

电流限制：150mA

锂离子/锂聚合物可充电电池的电池充电器
