MPQ3326AGRE-AEC1（Automotive）16 通道、80mA/通道、LED 驱动器

来源：本站时间：2024-08-16浏览数：

MPQ3326AGRE-AEC1器件是具有独立 PWM/模拟调光和串行接口的 16 通道、80mA/通道、LED 驱动器，符合 AEC-Q100 认证。概述：MPQ3326A 是一款 16 通道的LED 驱动器，它可在 4.5V 至 16V 的宽输入电压 (VIN) 范围内工作。MPQ3326A 在每串 LED 灯串端子中施加 16 个内部电流源…

MPQ3326AGRE-AEC1器件是具有独立 PWM/模拟调光和串行接口的 16 通道、80mA/通道、LED 驱动器，符合 AEC-Q100 认证。

概述：

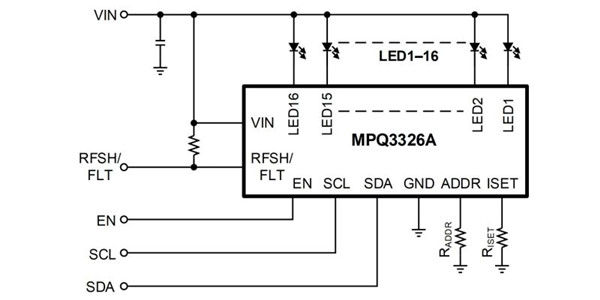

MPQ3326A 是一款 16 通道的LED 驱动器，它可在 4.5V 至 16V 的宽输入电压 (VIN) 范围内工作。MPQ3326A 在每串 LED 灯串端子中施加 16 个内部电流源。每个通道的 LED 电流 (ILED) 都可由外部电流设置电阻设置，每通道最大电流为80mA。

MPQ3326A 还集成了一个串行接口，通过外部电阻可配置多达 10 个地址。这意味着 MPQ3326A 可以支持多达 10 个级联 IC 来驱动 LED 阵列。每个通道都可以通过串行接口启用或禁用。MPQ3326A 为每个 LED 通道提供独立的12 位脉宽调制 (PWM) 调光和6 位模拟调光。ILED 斜率和相移均可配置，用以降低 EMI。MPQ3326A 通过 RFSH/FLT 引脚输出刷新信号，刷新信号的频率 (fREFRESH) 可通过串行接口设置。

该器件提供全面的保护功能，包括 LED 开路保护、LED 短路保护和过温保护 (OTP)，同时还提供故障指示器。一旦保护被触发，RFSH/FLT 引脚即被拉低，相应的故障寄存器也被设置。
