说明：MP8770CGQ 是一款集成内部功率 MOSFET 的全集成高频同步整流降压开关转换器。MP8770C 提供了非常紧凑的解决方案，在宽输入范围内可实现 8A 的连续输出电流，具有极好的负载和线性调整率。MP8770C 在输出电流负载范围内采用同步模式工作以达到高效率。恒定导通时间（…
说明：
MP8770CGQ 是一款集成内部功率 MOSFET 的全集成高频同步整流降压开关转换器。MP8770C 提供了非常紧凑的解决方案，在宽输入范围内可实现 8A 的连续输出电流，具有极好的负载和线性调整率。
MP8770C 在输出电流负载范围内采用同步模式工作以达到高效率。恒定导通时间（COT）控制方案为其提供了快速瞬态响应、简单的环路设计和非常严格的输出调节功能。

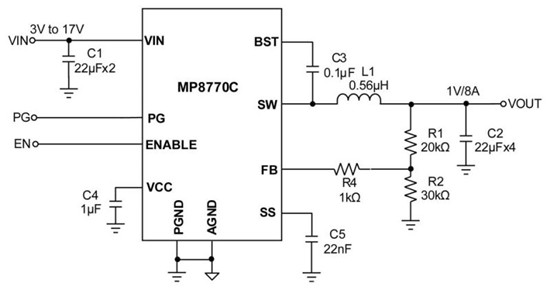

MP8770CGQ电路图：
特点：
宽工作输入电压范围：3V 至 17V
输出电流8A：
22mΩ/10mΩ 低导通阻抗内部功率 MOSFET
100μA 静态电流
输出电压可调节低至 0.6V
高效同步工作模式
预偏置上电
700kHz 固定开关频率
强制 PWM 工作模式
外部可编程软启动时间
供电时序使能（EN）和电源正常输出指示
过流保护（OCP）和打嗝保护模式
过温关断保护
采用 QFN-16（3mmx3mm）封装
应用：
安全摄像头
便携式设备
数字机顶盒
平板电视和显示器
一般应用
xDSL设备
