概述：

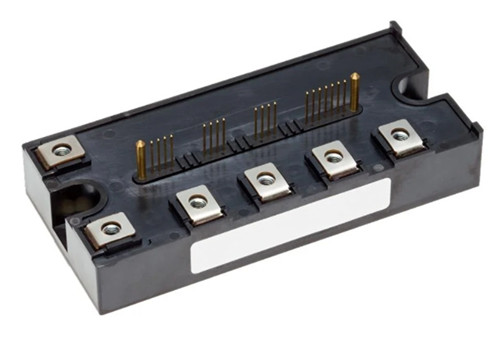

PM100CG1B120是一款1200V/100A功率模块，它属于三菱IPM G1系列。IPM是一款高性能模块，为发挥IGBT芯片性能而安装了专用驱动电路，并且有带自我保护（短路、控制电源压降、过热）等功能的专用集成电路。随着IGBT芯片的升级，IPM系列不断丰富。产品阵容中新增了"G1系列"，与原有产品IPM L1系列相比，该系列功耗更低、功能更强、体积更小。
详细参数
配置：6-Pack
集电极—发射极最大电压 VCEO：1.2 kV
集电极—射极饱和电压：1.3 V
在25 C的连续集电极电流：100 A
栅极—射极漏泄电流：-
Pd-功率耗散：595 W
最小工作温度：- 20 C
最大工作温度：+ 125 C
商标：Mitsubishi Electric
安装风格：Screw Mount
产品类型：IGBT Modules
特点
• 搭载采用CSTBT™※1结构的第7代IGBT和采用RFC※2结构的二极管，降低功率损耗，有利于降低逆变器设备的功耗
• 采用与第7代IGBT模块相同的新结构（树脂绝缘铜基板）并减少焊接部分，延长热循环寿命，有助于提高逆变器设备的可靠性
• 除传统产品的内置功能※3外，还搭载了开关速度切换驱动和错误识别功能，有助于降低逆变器设备的功耗，缩短设计时间。
主要用途
• 运动控制
• 可再生能源
• 电源和不间断电源装置(UPS)
