UCC21750QDWRQ1单通道栅极驱动器是一款电流隔离式栅极驱动器，设计用于工作电压高达2121V DC的SiC MOSFET和IGBT，具有先进的保护功能以及高动态性能和高可靠性。UCC21750QDWRQ1具有高达±10A的峰值拉电流和灌电流。通过SiO2电容式隔离技术，输入侧与输出侧隔离，支持高达1.5kVRMS工作电压和12.8kVPK浪涌抗扰能力。隔离栅寿命超过40年，提供较低的零件间偏移，共模噪声抑制能力 (CMTI) >150V/ns。

特性

• 5.7kV RMS 单通道隔离式栅极驱动器

• 符合面向汽车应用的 AEC-Q100 标准

– 器件温度等级 0：-40°C 至 +150°C 环境工作温度范围

– 器件 HBM ESD 分类等级 3A

– 器件 CDM ESD 分类等级 C6

• 高达 2121Vpk 的 SiC MOSFET 和 IGBT

• 33V 最大输出驱动电压 (VDD – VEE)

• ±10A 驱动强度和分离输出

• 150V/ns 最小 CMTI

• 具有 200ns 快速响应时间的 DESAT 保护

• 4A 内部有源米勒钳位

• 发生故障时的 400mA 软关断

• 具有 PWM 输出的隔离式模拟传感器

– 采用 NTC、PTC 或热敏二极管的温度感应

– 高电压直流链路或相电压

• 过流警报 FLT 和通过 RST/EN 重置

• 针对 RST/EN 的快速启用和禁用响应

• 抑制输入引脚上的 <40ns 噪声瞬态和脉冲

• RDY 上的 12V VDD UVLO（具有电源正常指示功能）

• 具有高达 5V 过冲/欠冲瞬态电压抗扰度的输入/输出

• 130 ns（最大）传播延迟和 30 ns（最大）脉冲/器件间偏移

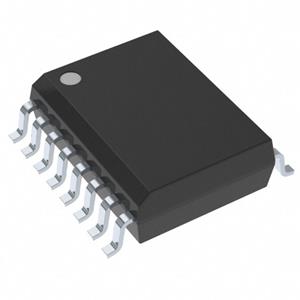

• SOIC-16 DW 封装，爬电距离和间隙 > 8mm

• 工作结温范围：-40°C 至 +150°C

• 安全相关认证：

– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的增强型绝缘

– UL 1577 组件认证计划

应用

• 适用于 EV 的牵引逆变器

• 车载充电器和充电桩

• 用于 HEV/EV 的直流/直流转换器
