BGS14PN10 - SP4T 高线性度、大功率射频开关

零件编号：BGS14PN10

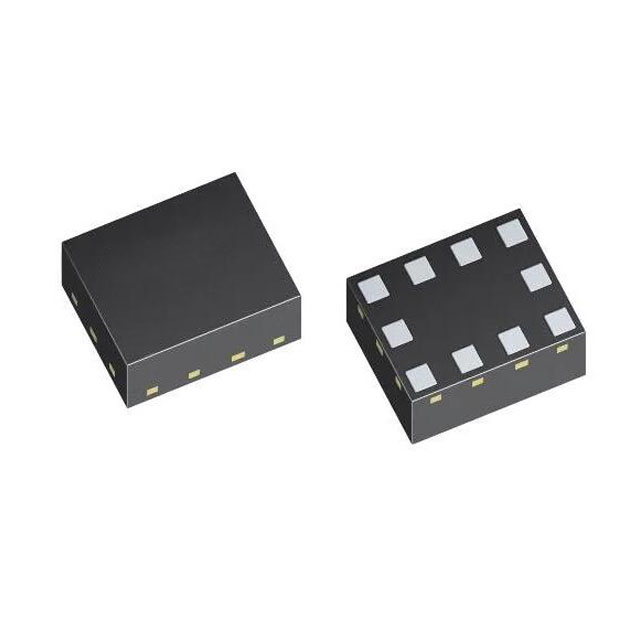

封装：10-XFQFN

类型：射频开关 IC

详细描述：射频开关 IC SP4T 6 GHz 50Ohm PG-TSNP-10-1

产品概述

BGS14PN10 是一款单极四掷 (SP4T) 高线性度、高功率射频开关，专为高达 6.0 GHz 的移动电话应用而优化。这款单电源芯片集成了由两个简单的 CMOS 或 TTL 兼容控制输入信号驱动的片上 CMOS 逻辑。该器件可处理高达 38 dBm 的超高传输信号电平，同时具有低损耗的特点，可节省电池电量。超高线性度器件对系统灵敏度有重大影响。

功能概述

最大射频功率高：38 dBm

如果射频端口上没有施加外部直流，则无需直流去耦元件

高 ESD 鲁棒性

低谐波产生

高线性度

射频 1/RF3 72 dBm IIP3

射频 2/RF4 74 dBm IIP3

无需电源阻断

电源电压范围 1.8 至 3.6V

在电源电压范围内无插入损耗变化

电源电压范围内线性度无变化

0.5 至 6.0 千兆赫覆盖范围

潜在应用

适用于 EDGE / C2K / LTE / WCDMA / SV-LTE

移动蜂窝 Rx/Tx 应用

针对主通路和整个射频前端进行了优化，在移动通信中没有任何功率限制：

DL/UL CA 和 MIMO

HPUE 26dBm 设备（高功率 Tx）

微型/微微蜂窝/蜂窝基站

测试设备
