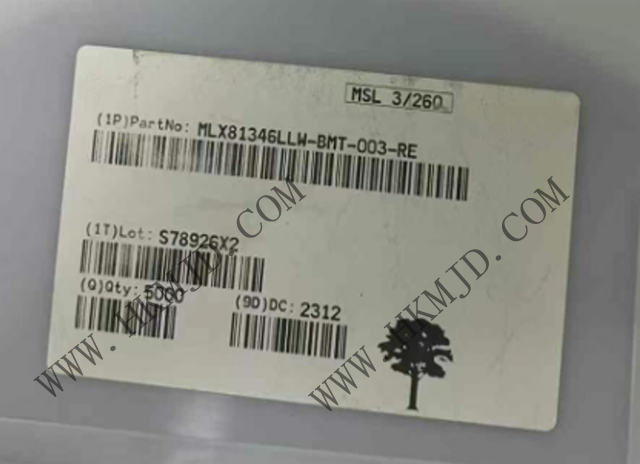

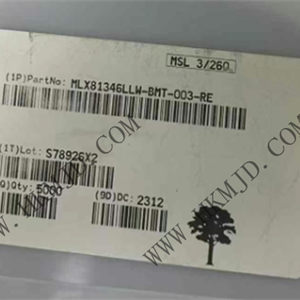

MLX81346LLW-BMT-003-RE是面向汽车行业机电一体化应用的第三代 LIN 预驱动器，适用于功率最高为 1000 W (12 V) 或 2000 W (48 V) 的 12 V、24 V 和 48 V 电机，内存扩展至 90 KB。

这款全集成 LIN 预驱动器适合于控制直流电机和直流无刷电机的小尺寸应用，可以使用带传感器或无传感器的磁场定向控制 (FOC) 算法。

MLX81346LLW-BMT-003-RE特性和优势

LIN 电机驱动器

3 个适用于直流电机或直流无刷电机的预驱动器

高达 200nC 的 NFET（12 - 48 V 电源电压）

0.7 Apk 典型充电电流

1.5 Apk 典型放电电流

高侧 NFET 电荷泵

所有 NFET 均具有 VDS 保护

微控制器

MLX16-FX，应用 CPU

MLX4，通信 CPU

可编程数字看门狗

中断控制器

通用定时器

按 CPU 拆分内存

MLX16-FX 内存：

64 KB 闪存（带 ECC）

20 KB ROM

4 KB RAM

576 B EEPROM

MLX4 内存：

6 KB ROM

512B RAM

通过 LIN 引脚实现生产线最后阶段的快速编程（64 KB 闪存，不超过 4 秒）

QFN32 引脚兼容系列

MLX81346：90KB 闪存+ROM

外设

可配置 RC 时钟：12 至 32 MHz

12 个通用 IO（数字/模拟），3 个高压 IO，2 个 UART，SPI、I2C 从器件

2 个高侧电源 <50mA

5 个 16 位电机 PWM 定时器

2 个 16 位定时器

12 位 ADC，转换时间 < 1.2μs，64 个通道

差分电流运算放大器，带 8 位可编程过流值设定

温度传感器，过温检测

过流检测，过压和欠压保护

稳压器

IC 工作电机电压 VSM = 5.5V 至 60V

工作电压 VS = 5.5V 至 32V*（*使用寿命内工作电压最高可达 36V，最长可以持续 24 小时）

内部稳压器，VS 电源直接供电

工作电压在降低模拟特性的情况下可低至 3.5V，在不丢失寄存器内容的情况下可低至 3.0V，在保持 RAM 内存完整的情况下可低至 1.6V

休眠模式下的待机电流消耗低至 25μA（典型值）

可通过 LIN、外部引脚或内部唤醒定时器进行唤醒

总线接口

符合 LIN 2.x/SAE J2602 和 ISO17987-4 标准的 LIN 从模式

满足 AEC-Q100 车规要求

专为安全应用设计，符合 ASIL B (ISO 26262) 标准

最高 IC 温度（在经验证的任务配置下）Tj = 175°C
