RAJ306102GNP 是一款通用电机控制 IC，适用于三相无刷直流 (BLDC) 电机应用。RAJ306102GNP 在单个封装中集成了智能栅极驱动器和 MCU。智能栅极驱动器包括三个半桥栅极驱动器、一个降压开关稳压器和一个用于栅极驱动电压的电荷泵、两个用于内部模拟和逻辑电路以及 MCU 的 LDO（3.3V 至 5V 可调）、三个精确的差分放大器、一个 BEMF 检测放大器、三个通用比较器以及广泛的保护功能。

RAJ306102GNP 的特性

工作电源电压：

VBRIDGE：6V 至 65V（最大 78V abs）

最大电压 (VM)：6V 至 60V（最大 65V abs）

工作环境温度：-40 °C 至 105 °C

电源电流

MCU, VDD 电流：

HS 模式，fIH = 32MHz： 5.2mA

智能栅极驱动器：

工作模式：2mA，睡眠模式：28μA

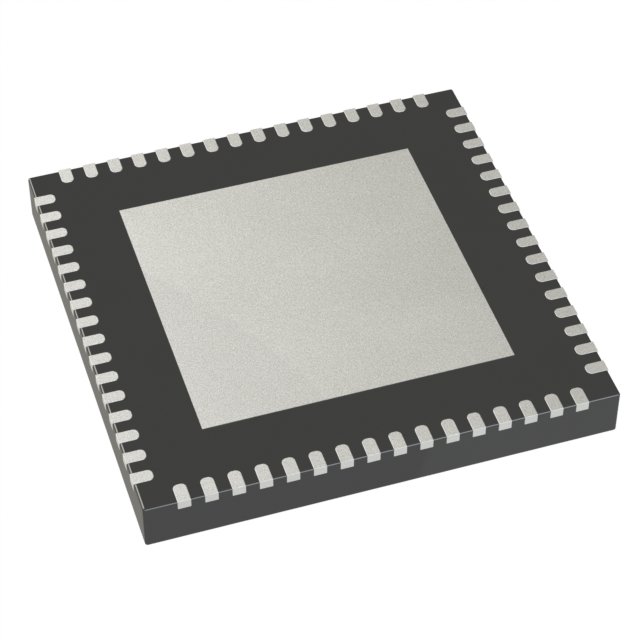

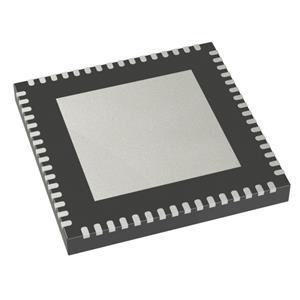

8mm x 8mm 64 Ld QFN 封装（0.4mm 间距）

用于 BLDC 应用的三相驱动器

完全集成的电源架构

三个差分放大器，电流感应增益可配置（5、10、20、40V/V）

用于无传感器电机驱动的 BEMF 检测放大器

用于霍尔传感器电机驱动的三个比较器

广泛的保护功能

中央处理器 16 位 CISC CPU

CPU 工作电压：3.3V 至 5V

代码闪存：64KB，数据闪存：4KB，RAM：5.5KB

串行阵列单元：2 个单元（CSI：2 通道、UART：1 通道、I2C：2 通道）

GPIO：29 个通道 - I/O：27 通道，输入：2 通道

定时器

定时器 RJ/RG - 16 位，1 通道/1 通道

用于电机控制的定时器 RD - 16 位，2 通道

定时器 RX - 16 位、1 通道

10 位分辨率 A/D 转换器输入： 11 通道

外部中断输入 10 通道

RAJ306102GNP 的应用

充电式电动工具

户外电动设备

吸尘器

风扇

泵

机器人

医疗设备
