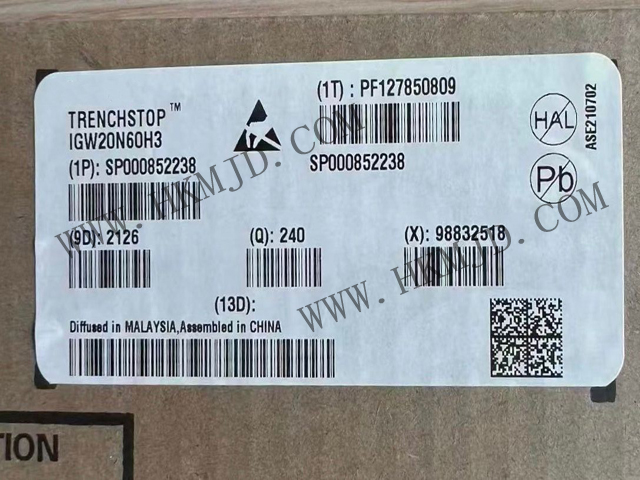

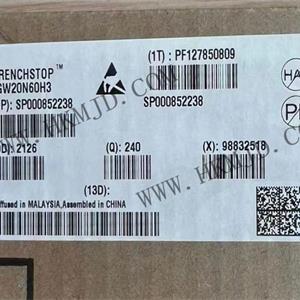

IGW20N60H3 600V、20A单通道TRENCHSTOP™ IGBT3系列绝缘栅双极型晶体管，采用TO-247封装。该系列的主要特点是具有类似 MOSFET 的关断开关行为，从而实现了较低的关断损耗。
产品特性
开关损耗低，效率高
采用著名的英飞凌 TRENCHSTOP™ 技术，具有出色的 Vce(sat) 性能
开关速度快，EMI 辐射低
可选择低栅极电阻（低至 5Ω），同时保持出色的开关性能
短路能力 5µs
Tj(max) 为 175°C
可带或不带续流二极管封装，提高设计自由度
IGW20N60H3 产品属性
IGBT 类型： 沟槽型场截止
电压 - 集射极击穿（最大值）： 600 V
电流 - 集电极 (Ic)（最大值）： 40 A
电流 - 集电极脉冲 (Icm)： 80 A
不同 Vge、Ic 时 Vce(on)（最大值）： 2.4V @ 15V，20A
功率 - 最大值： 170 W
开关能量： 800µJ
输入类型： 标准
栅极电荷： 120 nC
25°C 时 Td（开/关）值： 17ns/194ns
测试条件： 400V，20A，14.6 欧姆，15V
工作温度： -40°C ~ 175°C（TJ）
安装类型： 通孔
