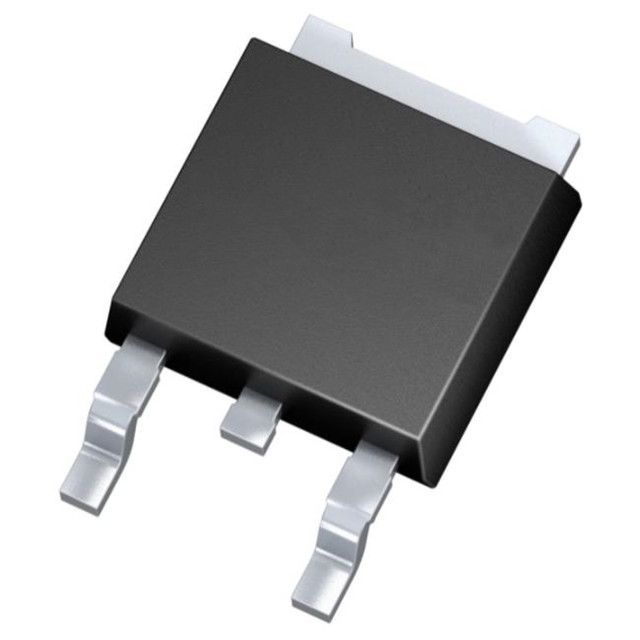

IGD08N120S7是一款采用TO-252 封装的1200 V，8 A 硬开关TRENCHSTOP™ IGBT7 S7单管器件，具有低饱和压降VCEsat，可在目标应用中实现超低导通损耗。
特征描述
VCE = 1200 V
IC = 8 A
低饱和压降VCEsat = 2 V（Tvj = 150°C）
高抗短路能力（8 µs）
宽的dv/dt 可控范围
应用领域
IGD08N120S7适用于工业电机驱动和控制等领域，特别适合需要高电压和高效率的辅助电源设计。
技术规格
IGBT 类型：沟槽型场截止
电压 - 集射极击穿（最大值）：1200 V
电流 - 集电极 (Ic)（最大值）：24 A
电流 - 集电极脉冲 (Icm)：24 A
不同 Vge、Ic 时 Vce(on)（最大值）：2V @ 15V，8A
功率 - 最大值：106 W
开关能量：460µJ（导通），410µJ（关断）
输入类型：标准
栅极电荷：55 nC
25°C 时 Td（开/关）值：15ns/149ns
测试条件：600V，8A，20 欧姆，15V
工作温度：-40°C ~ 150°C（TJ）
安装类型：表面贴装型
封装/外壳：TO-252-3
型号
品牌
封装
数量
描述
ROHM
TO-247GE
1500
绝缘栅双极晶体管(IGBT) 5μs Short-Circuit Tolerance, 650V 30A, FRD Built-in, TO-247GE
Microchip
TO-264-3
1500
绝缘栅双极晶体管(IGBT) Fieldstop Low Frequency Combi 600 V 75 A TO-264
Microchip
TO-247-3
1500
绝缘栅双极晶体管(IGBT) Fieldstop Low Frequency Combi 600 V 50 A TO-247
Microchip
TO-264-3
1500
绝缘栅双极晶体管(IGBT) Fieldstop Low Frequency Combi 1200 V 35 A TO-264 MAX
Microchip
TO-264-3
1500
绝缘栅双极晶体管(IGBT) Fieldstop Low Frequency Combi 600 V 100 A TO-264
Microchip
TO-247-3
1500
绝缘栅双极晶体管(IGBT) IGBT Fieldstop Low Frequency Combi 600 V 50 A TO-247
答：所有上架的在线商品均可在线即可下单，但也考虑到现货库存流动性比较大，目前还无法做到100%的精准。如有异常，您可以在线联系我公司并给出对应的 解决方案。
答：我们的自营商品均采自合作的国内外原厂或授权代理商，来源均可追溯，确保原装正品。
答：目前我们自营代理的品牌包含TI，ST，ADI，NXP，LATTICE，CYPRESS，INFINEON，XILINX等一线品牌，其他渠道均为原厂及代理渠道。如有需要，我们可以针对具体品牌型号来沟通确认。
答：可以通过网站上询价，也可以通过电话以及邮箱咨询。
答：大部分商品信息中都有标注货期，您可根据货期估计商品的发货时间，具体到货时间根据商品具体所在的仓库、您所选择的物流方式而定。
答：可以为个人用户开具普通发票，也可以为企业用户开具增值税专用发票。
英飞凌科技公司于1999年4月1日在德国慕尼黑正式成立，是全球领先的半导体公司之一。其前身是西门子集团的半导体部门，于1999年独立，2000年上市。其中文名称为亿恒科技，2002年后更名为英飞凌科技。 总部位于德国Neubiberg的英飞凌科技股份公司，为现代社会的三大科技挑…
SAK-TC1791F-512F240EP AB
SAK-TC1791F-512F240EP AB TC1791是一个高性能的微控制器，具有TriCore CPU、程序和数据存储器、总线、总线仲裁、中断控制器、外围控制处理器和DMA控制器以及若干片上外设。TC1791旨在满足最苛刻的嵌入式控制系统应用的需要，在这些应用中，价格/性能、实时响应性、计算能…

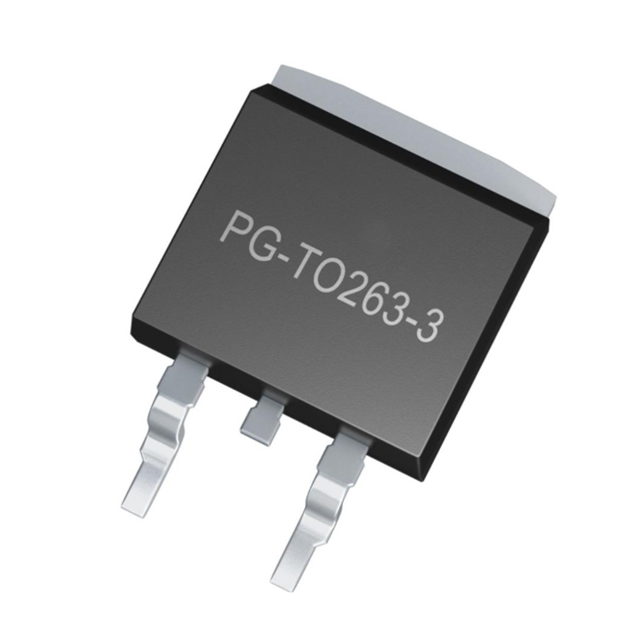

IPB072N15N3G
