供应射频前端 ADRF5545ABCPZN ADRF5545 双通道 2.4 GHz 至 4.2 GHz 接收器前端

来源：本站时间：2023-06-03浏览数：

深圳市明佳达电子有限公司全新原装供应射频前端 ADRF5545ABCPZN ADRF5545 双通道 2.4 GHz 至 4.2 GHz 接收器前端ADRF5545ABCPZN概述：产品详情ADRF5545A 是一款双通道集成式射频 (RF) 前端多芯片模块，专为工作频率为 2.4 GHz 至 4.2 GHz 的时分双工 (TDD) 应用而设计。A…

深圳市明佳达电子有限公司全新原装供应射频前端 ADRF5545ABCPZN ADRF5545 双通道 2.4 GHz 至 4.2 GHz 接收器前端

ADRF5545ABCPZN概述：

产品详情

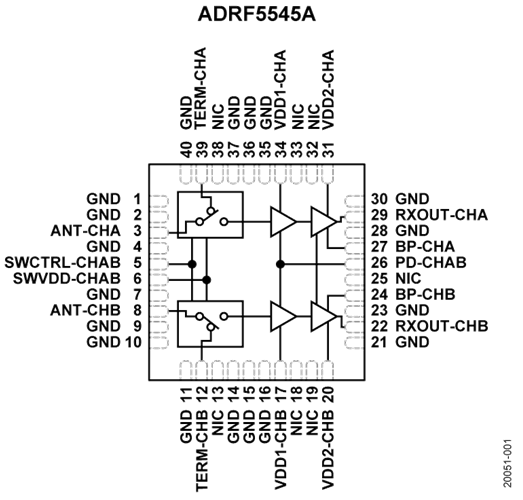

ADRF5545A 是一款双通道集成式射频 (RF) 前端多芯片模块，专为工作频率为 2.4 GHz 至 4.2 GHz 的时分双工 (TDD) 应用而设计。ADRF5545A 采用双通道配置，包含级联两级低噪声放大器 (LNA) 和高功率硅单刀双掷 (SPDT) 开关。

在高增益模式下，级联两级 LNA 和开关提供 1.45 dB 的低噪声指数 (NF) 和 32 dB 的高增益（频率为 3.6 GHz）以及 32 dBm（典型值）的输出 3 阶交调点 (OIP3)。在低增益模式下，两级 LNA 的一级处于旁路状态，在 36 mA 的较低电流下提供 16 dB 的增益。在关断模式下，LNA 将关闭，器件流耗为 12 mA。

在发射过程中，当 RF 输入连接到端电极引脚（TERM-ChA 或 TERM-ChB）时，该开关提供 0.65 dB 的低插入损耗，并在整个生命周期内处理 40 dBm 的长期演进 (LTE) 平均功率（9 dB 峰值/平均值比 (PAR)），而在单一事件（<10 秒）LNA 保护模式下为 43 dBm。

该器件采用符合 RoHS 标准的紧凑型 6 mm × 6 mm 40 引脚 LFCSP 封装。

器件应用
