介绍
ADV3003ACPZ是一款4通道TMDS（最小化传输差分信号）缓冲器，配有均衡输入和预加重输出。该器件的输入端和输出端均端接50 Ω电阻，提供全摆幅输出信号恢复，反射极小，可改善系统信号完整性。ADV3003ACPZ针对HDMI™/DVI应用，非常适合配置长电缆、PCB走线较长及采用内部布线设计的系统。
ADV3003ACPZ提供40引脚LFCSP表贴塑封封装，符合RoHS标准；额定工作温度范围为−40°C至+85°C。

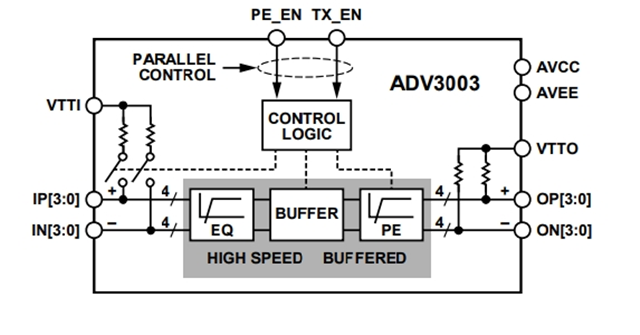

ADV3003ACPZ 框图
产品特色
1、支持最高达2.25 Gbps的数据速率，ADV3003ACPZ可实现1080p深色（12位色彩）HDMI格式及UXGA (1600 × 1200)以上的DVI分辨率。
2、12 dB输入电缆均衡器支持输入端使用长电缆。对于典型的24 AWG电缆，ADV3003ACPZ在最高2.25 Gbps数据速率时可补偿20米以上的损耗。
3、利用可选的6 dB输出预加重功能，ADV3003ACPZ可以驱动高损耗输出电缆或较长的PCB走线。
4、50 Ω片内输入和输出匹配端接电阻可改善系统信号完整性。
5、外部控制引脚PE_EN可将输出预加重设置为0 dB或6 dB。
6、外部控制引脚TX_EN可同时禁用发射器和片内输入端接电阻。此特性可降低ADV3003ACPZ的功耗，并在ADV3003ACPZ禁用时告知相连的器件源。
ADV3003ACPZ 关键参数
封装：40引脚LFCSP（6×6 mm），符合RoHS标准。
工作温度：-40°C至+85°C，适应宽温环境。
信号速率：最高支持2.25 Gbps，兼容HDMI 1.3及以上版本。
电源电压：3.3V至3.6V，典型功耗为100mW（静态）。
应用场景
1、HDMI/DVI信号扩展：ADV3003ACPZ适用于需要长距离传输或复杂布线的HDMI/DVI系统，如家庭影院、数字广告屏等场景。其50Ω输入/输出端接设计可减少信号反射，优化信号完整性。
2、长电缆补偿：内置12dB输入均衡器，可补偿长距离电缆（如24 AWG电缆超过20米）的信号衰减，ADV3003ACPZ支持数据速率高达2.25 Gbps，满足1080p深色HDMI及UXGA以上分辨率DVI需求。
3、高损耗输出驱动：通过6dB可调输出预加重功能，ADV3003ACPZ驱动高损耗PCB走线或长电缆，确保输出信号质量。
4、低功耗控制：支持通过外部引脚（TX_EN）禁用发射器和输入终端，降低功耗，ADV3003ACPZ适用于移动设备或需节能的场景。
