概述
AD9837ACPZ是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。各种类型的检测、致动和时域反射(TDR)应用都需要波形发生器。输出频率和相位可通过软件进行编程，调整简单。频率寄存器为28位：时钟速率为16 MHz时，AD9837ACPZ可以实现0.06 Hz的分辨率；而时钟速率为5 MHz时，AD9837ACPZ则可以实现0.02 Hz的分辨率。
AD9837ACPZ通过一个3线串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。AD9837ACPZ采用2.3 V至5.5 V电源供电。
AD9837ACPZ具有关断(SLEEP)功能。器件中不用的部分可以关断，以将功耗降至低点。例如，在产生时钟输出时，可以关断DAC。

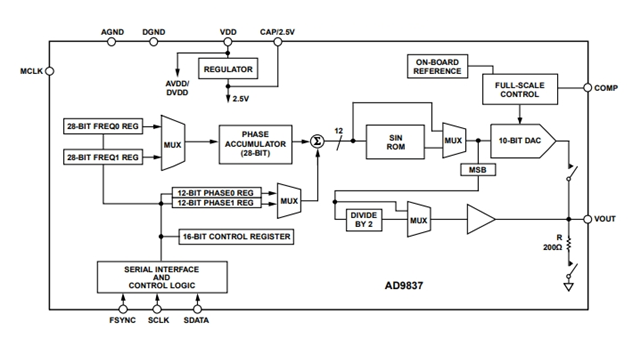

AD9837ACPZ 框图
AD9837ACPZ具有以下主要特点：
数字可编程频率和相位
功耗：8.5 mW（2.3 V时）
MCLK速率：16 MHz（B级），5 MHz（A级）
28位分辨率：0.06 Hz（16 MHz参考时钟）
正弦波/三角波/方波输出
2.3 V至5.5 V电源供电
三线式SPI接口
扩展温度范围：–40°C至+125°C
关断选项
10引脚LFCSP封装
AD9837ACPZ 核心应用场景
1、信号发生器：支持生成正弦波、三角波、方波，AD9837ACPZ适用于测试仪器、传感器校准及实验室设备中的基准信号源。
2、通信系统：集成2FSK、PSK、QPSK等调制功能，AD9837ACPZ用于无线通信模块、频率调制设备及短距离数据传输系统。
3、医疗设备：低功耗（典型8.5mW）和高精度特性（28位频率分辨率），AD9837ACPZ适用于便携式医疗监测仪、超声探头驱动等场景。
4、工业控制：宽温工作范围（-40°C至+125°C），AD9837ACPZ应用于工业自动化中的传感器信号生成、电机控制及阻抗频谱分析仪。
5、电池供电设备：AD9837ACPZ支持低功耗模式（静态电流360μA），延长无人机、物联网终端等电池供电设备的续航时间。
