ADUM141E1WBRQZ适用于需要高隔离性能的场合，如工业控制、汽车电子、医疗设备等。其磁性耦合隔离技术能够有效隔离高电压和噪声，确保信号的稳定传输。此外，ADUM141E1WBRQZ还具有较高的数据传输速率和低传播延迟，适合高速数据通信需求。其鲁棒的设计和灵活的安装方式也使…
ADUM141E1WBRQZ适用于需要高隔离性能的场合，如工业控制、汽车电子、医疗设备等。其磁性耦合隔离技术能够有效隔离高电压和噪声，确保信号的稳定传输。此外，ADUM141E1WBRQZ还具有较高的数据传输速率和低传播延迟，适合高速数据通信需求。其鲁棒的设计和灵活的安装方式也使其在各种应用中表现出色。
详情

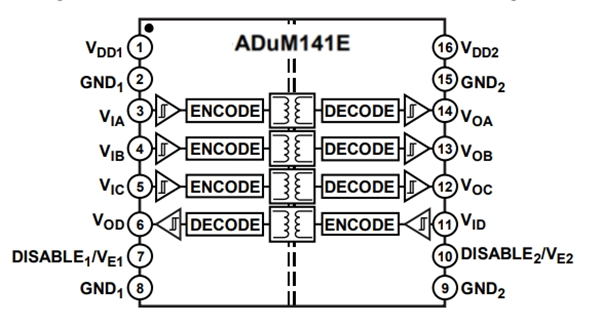

ADUM141E1WBRQZ是一种基于ADI公司iCoupler®技术的四通道数字隔离器。它结合了高速、互补金属氧化物半导体（CMOS）和单片空气芯变压器技术，提供出色的性能特性，优于传统的光耦合器。
ADUM141E1WBRQZ的数据通道是独立的，有多种配置可供选择，其耐压额定值为3.75 kV rms。ADUM141E1WBRQZ隔离器在两侧的电源电压范围为1.8V至5V的情况下工作，提供了与较低电压系统的兼容性，并实现了跨越隔离屏障的电压转换功能。
ADUM141E1WBRQZ具有以下特点：
高共模瞬变抗扰度：100 kV/μs
对辐射和传导噪声的高抗干扰能力
低传输延迟
13 ns（最大值，5 V）
15 ns（最大值，1.8 V）
最大保证数据速率：150 Mbps
安全和法规认证
UL认证
依据UL 1577，1分钟3000 V rms/3750 V rms
CSA元件验收通知5A
VDE合格证书
DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
VIORM= 849 V峰值
CQC认证符合GB4943.1-2011
向后兼容性
ADuM140E1/ADuM141E1/ADuM142E1引脚兼容ADuM1400/ADuM1401/ADuM1402
低动态功耗
1.8 V至5 V电平转换
工作温度最高可达：125°C
故障安全高或低选项
符合RoHS标准的16引脚SOIC封装
通过汽车应用认证
技术规格
通道数量：4 Channel
极性：Unidirectional
数据速率：150 Mb/s
绝缘电压：3750 Vrms
隔离类型：Magnetic Coupling
电源电压：1.7 V 至 5.5 V
工作电源电流：11.4 mA
传播延迟时间：15 ns
工作温度：- 40°C 至 + 125°C
资格：AEC-Q100
封装/箱体：QSOP-16
正向通道：3 Channel
最大下降时间：2.5 ns
最大上升时间：2.5 ns
湿度敏感性：Yes
Pd-功率耗散：1.64 W
产品类型：Digital Isolators
脉冲宽度：6.6 ns
脉冲宽度失真：0.5 ns
反向通道：1 Channel
应用场景
ADUM141E1WBRQZ广泛用于需要高隔离性能的场合，如：
通用多通道隔离
SPI接口/数据转换器隔离
工业现场总线隔离
