Analog Devices Inc. AD9956YCPZ：基于DDS的2.7 GHz AgileRF™频率合成器


主要特性

400 MSPS内部DDS时钟速度

48位频率调谐字

14位可编程相位偏移

集成14位DAC

出色的动态性能

相位噪声≤ 135 dBc/Hz（1 KHz失调）

−80 dB SFDR（160 MHz，±100 KHz偏移IOUT）

25 Mb/s写入速度串行I/O控制

655 MHz可编程输入分频器用于

鉴频鉴相器（÷M、÷N）{M、N = 1..16}（可旁路）

可编程RF分频器(÷R) {R = 1、2、4、8}（可旁路）

8个相位/频率配置文件

器件采用1.8 V电源供电

I/O和电荷泵采用3.3 V电源供电

软件控制关断功能

48引脚LFCSP封装

自动线性频率扫描能力（DDS中）

可编程电荷泵电流（最高达4 mA）

相位调制功能

多芯片同步

检测到双模式PLL锁定

符合PECL标准的655 MHz CML模式驱动器

详情

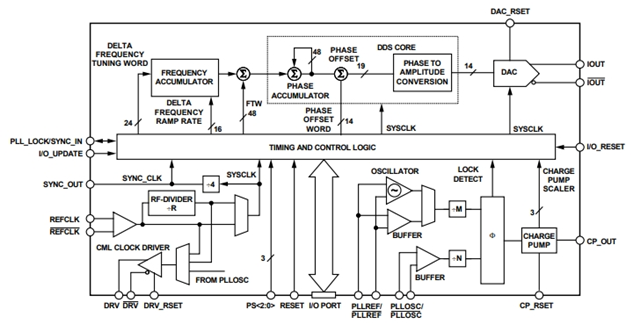

AD9956YCPZ是ADI公司的首款AgileRF频率合成器，由一个DDS和PLL电路组成。DDS具有一个工作速度最高达400 MSPS的14位DAC和一个48位频率调谐字。PLL电路含有一个相位检波器，该检波器具有可调整的200 MHz输入（预标定器输入的工作频率最高达650 MHz），并且可以对电荷泵电流进行数字控制。该器件还内置一个具有可编程压摆率的650 MHz PECL驱动器。

AD9956YCPZ采用先进的DDS技术，内置高速、高性能数模转换器和先进的相位检波器/电荷泵组合，可以合成最高达2.7 GHz的数字可编程、频率捷变模拟输出正弦波。AD9956YCPZ专为提供快速跳频和精密调谐分辨率（48位频率调谐字）而设计。信息通过一个串行I/O端口载入AD9956，器件写入速度为25 Mb/秒。AD9956YCPZ DDS模块还支持用户定义的线性扫描工作模式。

AD9956YCPZ的额定工作温度范围为−40°C至+125°C扩展汽车应用温度范围。

基本参数

分辨率（位）：14 b

主 fclk：3 GHz

字宽调谐（位）：48 b

电压 - 供电：1.71V ~ 1.96V

工作温度：-40°C ~ 125°C

安装类型：表面贴装型

封装/外壳：48-LFCSP

应用场景

AD9956YCPZ广泛应用于以下领域：

LO捷变频合成
