【LTC5586IUH解调器】—— 具有宽带 IF 放大器的 300MHz 至 6GHz 高线性度 I/Q 解调器

来源：本站时间：2025-04-11浏览数：

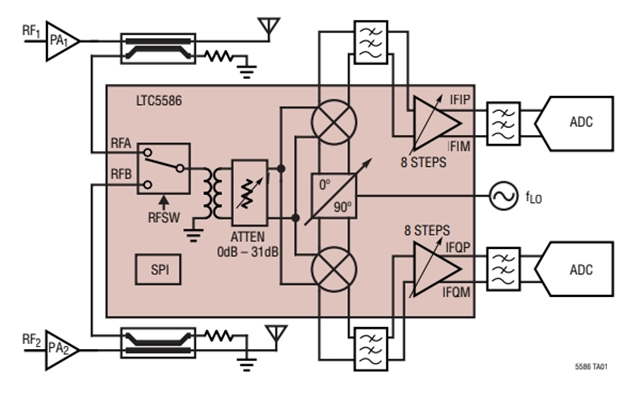

LTC5586IUH是一款直接转换正交解调器，专为 300MHz 至 6GHz 频率范围内的高线性度零 IF 和低 IF 接收器应用而优化。

【LTC5586IUH】：具宽带 IF 放大器的 6GHz 高线性度 I/Q 解调器

其核心特性包括：

300MHz 至 6GHz 工作频率

宽 IF 带宽：DC 至 1GHz (–1dB 带宽)

高的混频器 IIP3：在 1.9GHz 时为 30dBm

高的总 OIP3：在 1.9GHz 时为 40dBm

高的总 OIP2：在 1.9GHz 时为 74dBm

用户可调 OIP2 达 80dBm

用户可调镜频抑制达 60dB

用户可调 DC 偏移零点

串行接口

功率转换增益：在 1.9GHz 时为 7.7dB

具 1dB 步长的 31dB RF 衰减器

在 1.9GHz 具 40dB 隔离度的 RF 开关

具片内变压器的单端 RF 输入

IF 放大器增益可调 (分 8 级)

工作温度范围 (TC)：–40°C 至 105°C

32 引脚 5mm x 5mm QFN 封装

这些特性使得LTC5586IUH适合宽带宽信号的解调，特别是在数字预失真（DPD）应用中表现出色。


产品详情

LTC5586IUH是一款直接转换正交解调器，专为 300MHz 至 6GHz 频率范围内的高线性度零 IF 和低 IF 接收器应用而优化。非常宽的 IF 带宽 (超过 1GHz) 使得 LTC5586IUH尤其适合非常宽带宽信号的解调，特别是在数字预失真 (DPD) 应用中。

LTC5586IUH出色的动态范围使该器件适合于要求苛刻的基础设施直接转换应用。LTC5586IUH内部所运用的专有技术提供了把 OIP2 优化至 80dBm 和实现优于 60dB 之镜频抑制的能力。DC 偏移控制功能在 A/D 转换器输入端上提供了 DC 偏移的置零，从而优化了采用 DC 耦合 IF 信号通路之真正零 IF 接收器的动态范围。宽带 RF 和 LO 输入端口使得能够用单个器件覆盖所有主要的无线基础设施频段。

LTC5586IUH的 IF 输出专为直接与大多数常用 A/D 转换器输入接口相对接而设计。该器件的高 OIP3 和高转换增益免除了在 IF 信号通道中增设额外放大器的需要。

应用领域

LTC5586IUH适用于以下应用场景：

4G 和 5G 基站接收机

宽带 DPD 接收机

点对点宽带无线电设备

高线性度直接转换 I/Q 接收机

镜频抑制接收机

此外，LTC5586IUH的规格包括：

功能：解调器，放大器

LO 频率：300MHz ~ 6GHz

射频频率：300MHz ~ 6GHz
