ADI模拟开关【ADG1412YCPZ】产品参数，1.8 Ω 导通电阻 iCMOS® 四路 SPST 开关

来源：本站时间：2025-04-17浏览数：

ADG1412YCPZ是一款四通道单刀单掷（SPST）开关。关键特性导通电阻为 1.8 Ω导通电阻平坦度为 0.3 Ω通道间导通电阻匹配度为 0.1 Ω每通道连续电流为250 mA全定工作电压为 +12 V、15 V 和 5 V不需要 VL 电源3 V 逻辑兼容输入轨到轨操作16 引脚 4 mm 4 mm LFCSPAEC-Q100 适…

ADG1412YCPZ是一款四通道单刀单掷（SPST）开关。

关键特性

导通电阻为 1.8 Ω

导通电阻平坦度为 0.3 Ω

通道间导通电阻匹配度为 0.1 Ω

每通道连续电流为250 mA

全定工作电压为 +12 V、±15 V 和 ±5 V

不需要 VL 电源

3 V 逻辑兼容输入

轨到轨操作

16 引脚 4 mm × 4 mm LFCSP

AEC-Q100 适用于汽车应用

通过这些特性，ADG1412YCPZ适用于工业控制、汽车电子、通讯网络、安防监控等领域，能够承受高电源电压并具有高性能和低功耗的特点‌。


简介

ADG1412YCPZ是一款单片互补金属氧化物半导体 (CMOS) 套件，包含四个采用 iCMOS® 工艺设计的可独立选择开关。iCMOS（工业 CMOS）是一种将高电压 CMOS 和双极技术结合在一起的模块化制造工艺。它可促进各种高性能模拟 IC 的开发，ADG1412YCPZ能以 33 V 电压在前代高电压套件无法实现的封装中运行。与使用传统 CMOS 工艺的模拟 IC 不同，iCMOS 元件可耐受高电源电压，同时提供更高的性能，显著降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围内非常平坦，可确保在切换信号时实现出色的线性度和低失真度。iCMOS 构造可确保超低功耗，使套件非常适用于便携式和电池供电仪器。

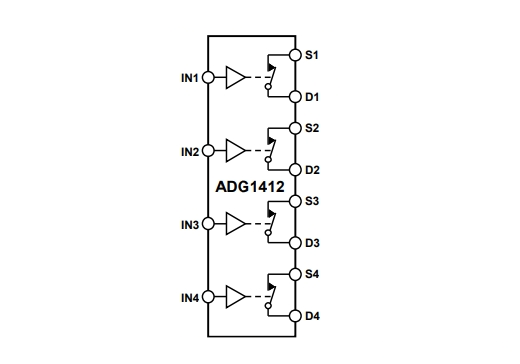

ADG1412YCPZ包含四个独立的单刀单掷 (SPST) 开关。ADG1411 和 ADG1412 的唯一区别是它们的数字控制逻辑是反向的。ADG1411 开关在适当控制输入时通过逻辑 0 开启，而 ADG1412 开关通过逻辑 1 开启。在接通时，各个开关在两个方向上具有同等的良好传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。

应用领域

ADG1412YCPZ适用于多种需要高精度开关控制的场合，包括但不限于：

汽车电子‌：ADG1412YCPZ用于汽车控制系统中的信号切换和隔离

工业控制‌：ADG1412YCPZ在工业自动化和测量设备中实现多通道信号处理

医疗保健‌：ADG1412YCPZ在医疗设备中用于信号切换和隔离，确保医疗设备的稳定运行

其他领域‌：ADG1412YCPZ适用于任何需要高精度、低导通电阻和高耐压开关的场合‌。

此外，ADG1412YCPZ模拟开关的规格如下：

开关电路：SPST - 常开

多路复用器/解复用器电路：1：1

电路数：4

导通电阻（最大值）：1.8 欧姆

通道至通道匹配 (ΔRon)：100 毫欧
