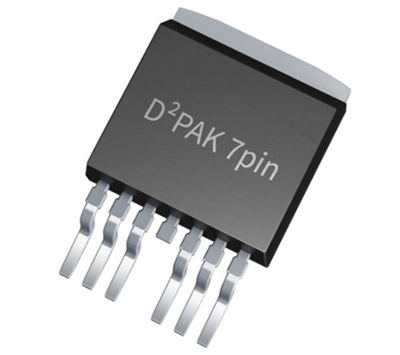

全新NTBGS001N06C——N-通道功率MOSFET, 60 V, 1.1 mΩ, 342 A, D2PAK7

全新NTBGS001N06C——N-通道功率MOSFET, 60 V, 1.1 mΩ, 342 A, D2PAK7

来源:本站时间:2025-04-17浏览数:

NTBGS001N06C:功率MOSFET, 60 V, 1.1 mΩ, 342 A, Single N−Channel, D2PAK7介绍NTBGS001N06C是一款小尺寸、设计紧凑的MOSFET,具有低RDS(on) 和低电容。低RDS(on) 值可最大限度降低导通损耗,低电容可最大限度降低驱动器损耗。NTBGS001N06C具有以下主要参数:FET 类型…

NTBGS001N06C:功率MOSFET, 60 V, 1.1 mΩ, 342 A, Single N−Channel, D2PAK7


介绍

NTBGS001N06C是一款小尺寸、设计紧凑的MOSFET,具有低RDS(on) 和低电容。低RDS(on) 值可最大限度降低导通损耗,低电容可最大限度降低驱动器损耗。


NTBGS001N06C具有以下主要参数:

FET 类型:N 通道

技术:MOSFET(金属氧化物)

漏源电压(Vdss):60 V

25°C 时电流 - 连续漏极 (Id):42A(Ta),342A(Tc)

驱动电压(最大 Rds On,最小 Rds On):10V,12V

不同 Id、Vgs 时导通电阻(最大值):1.1 毫欧 @ 112A,12V

不同 Id 时 Vgs(th)(最大值):4V @ 562µA

不同 Vgs 时栅极电荷 (Qg)(最大值):139 nC @ 10 V

Vgs(最大值):±20V

不同 Vds 时输入电容 (Ciss)(最大值):11110 pF @ 30 V

FET 功能:-

功率耗散(最大值):3.7W(Ta),245W(Tc)

工作温度:-55°C ~ 175°C(TJ)

安装类型:表面贴装型

器件封装:TO-263(D2PAK)

这些参数使得NTBGS001N06C适用于需要高电流和高效率的电路设计,特别是在功率转换和电机控制等应用中表现出色。


NTBGS001N06C具有以下主要特征:

• 低 RDS(on) 可最大限度地降低导通损耗

• 低 QG 和电容,可最大限度地减少驱动器损耗

• 降低开关噪声/EMI

• 无铅、无卤素/无溴化阻燃剂 (BFR),并且符合 RoHS 规范


应用场景

NTBGS001N06C适用于需要高电流和高耐压的应用场景,包括:

• 电动工具、电池供电的吸尘器

• 无人机/无人机、物料搬运

• BMS/存储、家庭自动化


如需获取【NTBGS001N06C】样品或采购询价,可以通过访问官网 www.hkmjd.com 联系明佳达电子。
