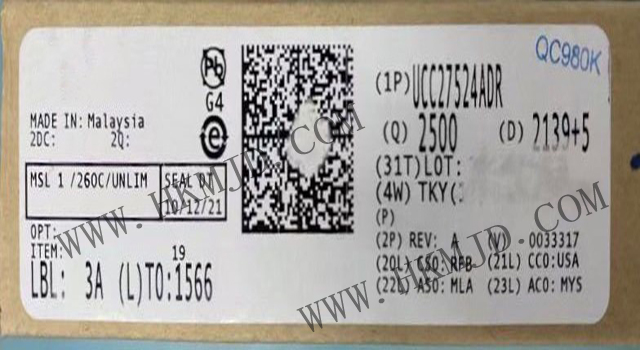

明佳达电子供应 TI (UCC27524ADR) 5A/5A 双通道低侧栅极驱动器
深圳市明佳达电子有限公司：专业供应TI（UCC27524ADR）具有负输入电压能力的5A高速低侧栅极驱动器，赋能高效功率系统设计。
概述：
明佳达电子长期供应TI（UCC27524ADR）高速低侧栅极驱动器，该器件是一款具有 5V UVLO、使能功能和 1ns 延迟匹配的 5A/5A 双通道栅极驱动器。UCC27524ADR 能够将高达 5A 拉电流和 5A 灌电流的高峰值电流脉冲传送到容性负载，UCC27524ADR 还具有轨到轨驱动能力和典型值为 17ns 的超小传播延迟。
一、UCC27524ADR核心规格参数
驱动配置：低端
通道类型：独立式
驱动器数：2
栅极类型：IGBT，MOSFET（N 沟道）
电压 - 供电：4.5V ~ 18V
逻辑电压 - VIL，VIH：1V，2.3V
电流 - 峰值输出（灌入，拉出）：5A，5A
输入类型：非反相
上升/下降时间（典型值）：7ns，6ns
工作温度：-40°C ~ 140°C（TJ）
安装类型：表面贴装型
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
二、UCC27524ADR核心产品特征
两个独立的栅极驱动通道
5A 峰值拉电流和灌电流
针对每个输出提供独立的使能功能
TTL 和 CMOS 兼容型逻辑阈值（与电源电压无关）
可实现高抗噪性的迟滞逻辑阈值
能够在输入端处理负电压 (–5V)
输入和使能引脚电压电平不受 VDD 引脚辅助电源电压限制
4.5V 至 18V 单电源电压范围
在 VDD 欠压锁定 (UVLO) 状态下，输出保持低电平（确保上电和断电期间无干扰运行）
短暂传播延迟（典型值为 17ns）
快速上升和下降时间（典型值分别为 6ns 和 10ns）
两个通道之间的延迟匹配典型值为 1ns
两个输出并联，以获得更大的驱动电流
当输入悬空时，输出保持低电平
工作结温范围：–40°C 至 150°C
三、UCC27524ADR典型应用场景
开关模式电源
直流/直流转换器
电机控制，太阳能
用于诸如 GaN 等新上市的宽带隙功率器件的栅极驱动
UCC27524ADR凭借其高速、高驱动能力的特性，已成为工业、汽车及能源领域的热门选择。明佳达电子始终致力于为客户提供高性能、高可靠性的功率器件解决方案。无论是新项目开发还是量产需求，明佳达均可为您提供从选型到交付的全流程支持！
欢迎访问明佳达电子官网或联系销售团队，获取UCC27524ADR参数资料与专属报价！
