一款采用 TO247 封装的【IHW20N135R5】1350 V IGBT单片集成反向导通二极管

一款采用 TO247 封装的【IHW20N135R5】1350 V IGBT单片集成反向导通二极管

来源：本站时间：2025-05-13浏览数：

IHW20N135R5绝缘栅双极晶体管(IGBT)特别优化了感应烹饪应用的苛刻要求，适用于软开关应用，如感应烹饪炉和逆变微波炉，同时也适用于需要硬开关功能的设计‌。性能参数产品：IHW20N135R5配置：Single集电极—发射极最大电压 VCEO：1.35 kV集电极—射极饱和电压：1.65 V栅极…

IHW20N135R5绝缘栅双极晶体管(IGBT)特别优化了感应烹饪应用的苛刻要求，适用于软开关应用，如感应烹饪炉和逆变微波炉，同时也适用于需要硬开关功能的设计‌。


性能参数

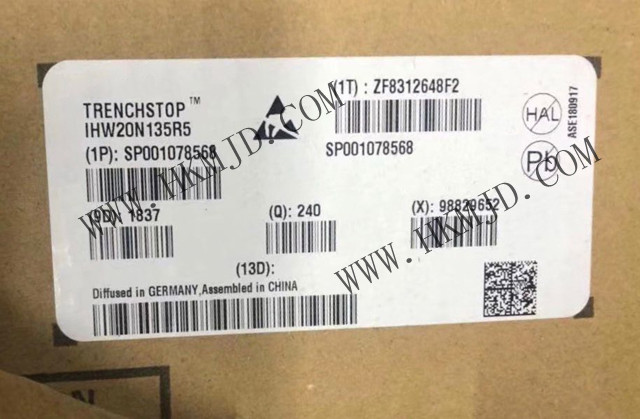

产品：IHW20N135R5

配置：Single

集电极—发射极最大电压 VCEO：1.35 kV

集电极—射极饱和电压：1.65 V

栅极/发射极最大电压：- 20 V, 20 V

在25 C的连续集电极电流：40 A

Pd-功率耗散：288 W

最小工作温度：- 40 C

最大工作温度：+ 175 C

系列：RC

封装 / 箱体：TO-247-3

安装风格：Through Hole

栅极—射极漏泄电流：100 nA

产品类型：IGBT Transistors

零件号别名：SP001078568 IHW20N135R5XKSA1

单位重量：6 g

概述

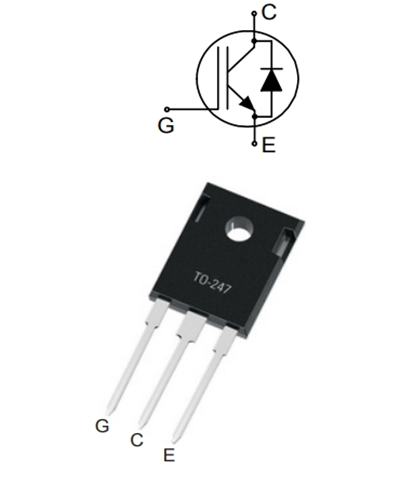

IHW20N135R5是一款1350 V, 20 A的IGBT单管，采用TO-247封装，具有单片集成反向导电二极管‌‌。这款IGBT单管特别优化了感应烹饪应用的苛刻要求，适用于软开关应用，如感应烹饪炉和逆变微波炉，同时也适用于需要硬开关功能的设计‌。

特征描述

开关损耗减少幅度高达20％

超低通态损耗

启动电流峰值降低10％

Tj(max) = 175°C

低 EMI 的软电流关断波形

更高的阻断电压 VBR（min）= 1350

优势和应用领域

IHW20N135R5具有以下优势：

开关频率增加

减少功率损耗

更好的热管理，可提高可靠性

更低的 EMI 滤波要求

降低系统成本

针对峰值电流的最高可靠性

应用领域

IHW20N135R5广泛应用于以下领域：

变频微波炉

电磁炉电路设计

感应电饭煲电路设计

家用电器

IHW20N135R5反向导通IGBT将TRENCHSTOP™系列的性能与创新性反向导通RC-H IGBT技术相结合，具有更高的开关频率、低功耗以及经过改进的热管理，可靠性极高。


采购询价

欢迎通过访问明佳达电子官网（www.hkmjd.com）在线查询IHW20N135R5实时库存和产品价格。
