650 V【IGW75N65H5】TRENCHSTOP™ 5 H5（高速5）IGBT详细参数

650 V【IGW75N65H5】TRENCHSTOP™ 5 H5（高速5）IGBT详细参数

来源：本站时间：2025-05-13浏览数：

IGW75N65H5绝缘栅双极晶体管(IGBT)是一款高速器件，设计具有终极效率，适用于开关速率大于30kHz的应用。该款高速5 IGBT采用TRENCHSTOP™ 5技术，集成了RAPID 1快速柔性反向并联二极管。IGW75N65H5在硬开关和谐振拓扑中提供同类最佳效率，并且是上一代IGBT的即插即用替代品…

IGW75N65H5绝缘栅双极晶体管(IGBT)是一款高速器件，设计具有终极效率，适用于开关速率大于30kHz的应用。该款高速5 IGBT采用TRENCHSTOP™ 5技术，集成了RAPID 1快速柔性反向并联二极管。IGW75N65H5在硬开关和谐振拓扑中提供同类最佳效率，并且是上一代IGBT的即插即用替代品。典型应用包括UPS、焊接变流器、太阳能电池组列逆变器和中高频开关变频器。


技术参数

IGW75N65H5的主要技术参数包括：

配置：Single

集电极—发射极最大电压 VCEO：650 V

集电极—射极饱和电压：1.65 V

栅极/发射极最大电压：- 20 V, 20 V

在25 C的连续集电极电流：120 A

Pd-功率耗散：395 W

最小工作温度：- 40 C

最大工作温度：+ 175 C

系列：Trenchstop IGBT5

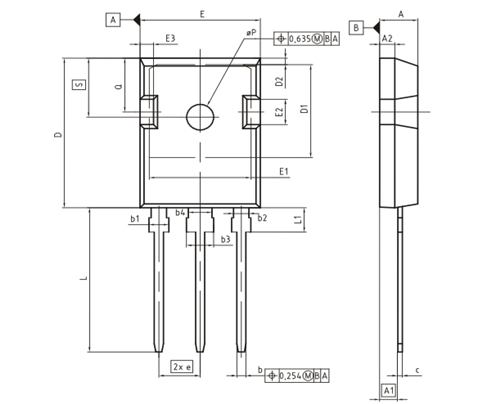

封装 / 箱体：TO-247-3

安装风格：Through Hole

栅极—射极漏泄电流：100 nA

产品类型：IGBT Transistors

零件号别名：IGW75N65H5 SP001257936

单位重量：6.100 g

应用领域

IGW75N65H5适用于需要高效能和高可靠性的应用场景，如：

家用电器‌：由于其高效能和可靠性，适用于各种家用电器中的功率转换需求。

工业控制‌：在工业控制系统中，IGW75N65H5的高效率和低损耗特性使其成为理想选择。

汽车电子‌：在汽车电子系统中，如电动车辆和混合动力车辆的功率转换和控制系统。

特点和优势

IGW75N65H5的特点包括：

650V 击穿电压

对比英飞凌业界卓著的“HighSpeed 3”系列

Q g系数降低2.5倍

开关损耗系数降低2倍

V CE (sat)减少了200mV

低C OES/E OSS

温和正温度系数VCE (sat)

V f 的温度稳定性

IGW75N65H5的优势包括：

具有出色的效率，降低结温和外壳温度，从而提高设备可靠性

母线电压可提升50V，同时不影响可靠性

更高的功率密度设计


立即咨询：可以通过访问明佳达电子官网（www.hkmjd.com）咨询IGW75N65H5库存以及产品价格。
