（Maxim）MAX16972AGEB：3A、汽车级高速USB保护器、采用 16 QSOP 封装

来源：本站时间：2025-06-11浏览数：

MAX16972AGEB是一款汽车级高速USB保护器，具有3A的充电能力，支持Apple iPhone/iPad 和 USB 2.0 充电规范。MAX16972AGEB具备以下功能：拥有业界领先的RDS(ON)，最大程度降低总线压降，有助于器件连接器上满足USB电压规范31mΩ(典型值)限流BUS开关，可驱动大电容负载支持汽…

MAX16972AGEB是一款汽车级高速USB保护器，具有3A的充电能力，支持Apple iPhone/iPad 和 USB 2.0 充电规范。

MAX16972AGEB具备以下功能：

拥有业界领先的RDS(ON)，最大程度降低总线压降，有助于器件连接器上满足USB电压规范

31mΩ(典型值)限流BUS开关，可驱动大电容负载

支持汽车应用环境的可靠过压和ESD保护，节省外部保护元件

HVBUS输出提供对电池短路和对地短路保护

HVD+和HVD-输出提供对电池短路和对HVBUS短路保护

两路4.0Ω (典型值) RON USB 2.0数据开关

集成过流和短路自动重试功能

高ESD保护(HVD+、HVD-、HVBUS)

±15kV人体模式

±15kV IEC 61000-4-2气隙放电

±8kV IEC 61000-4-2接触放电

20ms故障屏蔽超时周期

通过智能状态机实现充电模式自动转换，支持设备无缝集成

集成Apple iPhone 1.0A专用充电模式

集成Apple iPad 2.1A专用充电模式

USB-IF BC1.2充电下行端口(CDP)和专用充电接口(DCP)模式

中国通信行业标准YD/T 1591-209

支持USB OTG

AEC-Q100认证


产品详情

MAX16972AGEB能够为内部低压USB数据线和USB电源线提供极高的ESD保护和短路保护，理想用于车载无线电、导航、互联产品以及USB集线器等应用。MAX16972AGEB器件支持高速USB (480Mbps)和全速USB (12Mbps)操作。此外，MAX16972AGEB还集成为消费电子设备快速充电的电路，支持Apple方法或高速USB主机充电器端口检测协议，支持USB OTG。

短路保护功能包括：HVBUS、HVD+和HVD-输出的对电池短路保护，以及HVD+和HVD-输出的对HVBUS短路保护。MAX16972AGEB允许短路到高达+18V的电池电压。HVBUS输出端的对地短路保护和过流保护可有效保护内部BUS电源，使其不受过流故障的影响。

MAX16972AGEB在所有输出保护引脚(HVBUS、HVD+和HVD-)提供高ESD保护(±15kV气隙放电和±8kV接触放电)。

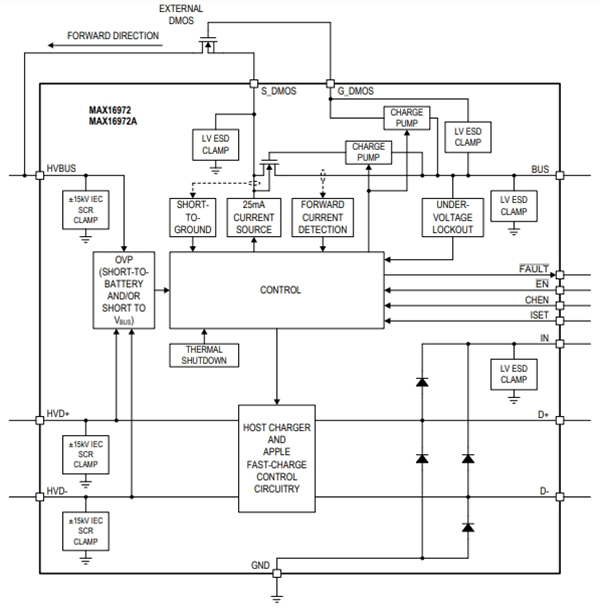

MAX16972AGEB具有两路4.0Ω低导通电阻、高速USB开关和一路31mΩ低压限流BUS开关，并集成外部高压功率开关控制器。BUS开关可启动不符合USB规范的大容性负载。MAX16972AGEB也具有使能输入、故障指示输出、集成Apple iPhone®/iPad®快充端接电阻，并集成主机充电器端口检测电路，支持USB 2.0电池充电规范1.2版。

此外，MAX16972AGEB适用于汽车电子系统中的USB接口保护和充电管理，包括：

车载联网

车载无线电与导航

远程信息处理

USB集线器

立即行动，获取MAX16972AGEB汽车级高速USB保护器专属报价！
