ISO224BDWVR：（TI）±12V 输入、精密电压检测增强型隔离式放大器

来源：本站时间：2025-06-24浏览数：

ISO224BDWVR是一款增强型隔离式放大器，主要用于需要高精度隔离的工业应用，特别是在电磁干扰严重的环境中。其主要特性• 12V 输入电压范围针对工业应用中的隔离式电压测量进行了优化• 9kV 静电放电 (ESD) 过压输入钳位• 4V 差分输出电压范围，共模电压为 VDD2/2• 低…

ISO224BDWVR是一款增强型隔离式放大器，主要用于需要高精度隔离的工业应用，特别是在电磁干扰严重的环境中。

其主要特性

• ±12V 输入电压范围针对工业应用中的隔离式电压测量进行了优化

• 9kV 静电放电 (ESD) 过压输入钳位

• ±4V 差分输出电压范围，共模电压为 VDD2/2

• 低直流误差运行 (ISO224BDWVR)：

– 输入失调电压：25°C 时为 ±5mV，±15µV/°C（最大值）

– 增益误差：25°C 时为 ±0.3%，±35ppm/°C（最大值）

– 非线性度：±0.01%（最大值），±0.1ppm/°C（典型值）

• 4.5V 至 18V 高侧单电源

• 4.5V 至 5.5V 低侧运行

• 安全相关认证：

– 7071 VPEAK 增强型隔离，符合 DIN VDE V0884-11: 2017-01 标准

– 5000 VRMS 隔离，符合 UL1577 标准且持续时长为 1 分钟

• 高 CMTI (ISO224BDWVR)：80kV/µs（典型值）


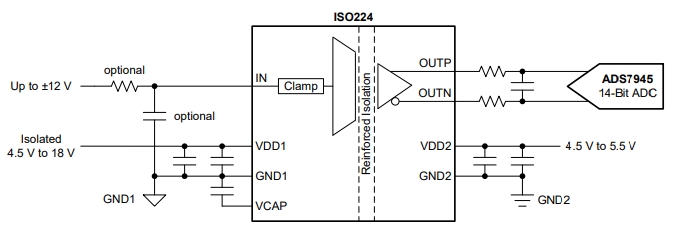

产品详情

ISO224BDWVR是一款精密的隔离放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证，可提供高达 5kVRMS 的增强型电隔离，使用寿命极长，功率耗散较低。与隔离式电源结合使用时，ISO224BDWVR可将以不同共模电压电平运行的系统的各器件隔开，并防止较低电压器件损坏。

ISO224BDWVR的输入专门针对精确检测 ±10V 信号进行了优化，该信号在工业应用当中十分普遍。该器件由高侧单电源供电运行。此独有的特性可简化隔离式电源的设计，降低系统成本。集成的高侧电源电压检测功能可简化系统级诊断。ISO224BDWVR的 ±4V 输出可支持使用更低成本的模数转换器 (ADC)。输出的差分结构具有更强的抗噪性能。

ISO224BDWVR可在 –55°C 至 +125°C 的扩展工业温度范围内正常运行，并采用宽体 8 引脚 SOIC (DWV) 封装。

应用场景

ISO224BDWVR在以下领域进行隔离模拟信号采集：

– 电网自动化

– 保护继电器

– 工厂自动化与控制

– 铁路运输

– 电机驱动器

– 功率分析仪

性能参数

产品：ISO224BDWVR

类型：隔离放大器
