具有 SPI 接口【ADS9234RIRHBR】——14 位、3.5MSPS、双路、同步采样 SAR ADC

来源：本站时间：2025-06-27浏览数：

ADS9234RIRHBR是由（TI）生产的14位、3.5MSPS、双通道、同步采样 SAR ADC ‌。该产品具有内部基准电压和增强型SPI接口，适用于需要高精度模拟到数字转换的应用场景。其主要特性包括：• 高分辨率、高吞吐量：– ADS9224R：16 位、3MSPS、低延迟：333ns– ADS9234R：14 位…

ADS9234RIRHBR是由（TI）生产的14位、3.5MSPS、双通道、同步采样 SAR ADC ‌。该产品具有内部基准电压和增强型SPI接口，适用于需要高精度模拟到数字转换的应用场景。


其主要特性包括：

• 高分辨率、高吞吐量：

– ADS9224R：16 位、3MSPS、低延迟：333ns

– ADS9234R：14 位、3.5MSPS、低延迟：285ns

• 两个单极、完全差分同步采样通道

• 出色的直流和交流性能：

– ADS9224R：

– 16 位 NMC DNL，±2LSB 最大 INL

– 94dB SNR、–109dB THD

– 1MHz 时为 88dB SINAD

– ADS9234R：

– 14 位 NMC DNL，±1LSB 最大 INL

– 85.6dB SNR、–106dB THD

– 1MHz 时为 84dB SINAD

• 特性集成：

– 内部基准和基准缓冲器

– 用于设置共模的内部 REFby2 缓冲器

– 数据平均

• 适用于 MCU 和 FPGA 的增强型 SPI 接口：

– 宽读取周期，可借助 MCU 读取数据

– 用于通过数字隔离器进行数据传输的时钟重计时器

– 适用于 FPGA 的 DDR 模式

– 并行字节模式，方便对接

• 扩展温度范围：–40°C 至 +125°C

描述

ADS9234RIRHBR是一款引脚兼容型高速双通道同步采样模数转换器 (ADC)，具有集成基准电压和基准电压缓冲器。该器件可由 5V 单电源供电运行，支持单极和全差分模拟输入信号，具有出色的直流和交流规格。ADS9234RIRHBR具有高达 1.5MHz 的模拟输入频率，交流性能出色，因此适合高带宽数据采集 (DAQ) 系统。

ADS9234RIRHBR支持 SPI 兼容串行（增强型 SPI）和字节宽并行接口，因此易于与多种微控制器、数字信号处理器 (DSP) 和现场可编程门阵列 (FPGA) 搭配使用。ADS9234RIRHBR还支持数据平均功能，该功能可提升高噪声环境中的交流性能。

ADS9234RIRHBR采用节省空间的 5mm × 5mm VQFN 封装。ADS9234RIRHBR的额定扩展温度范围为 –40°C 至 +125°C。

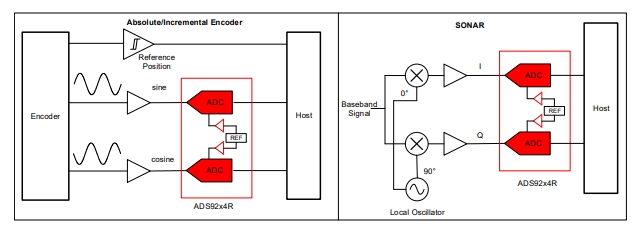

应用场景

ADS9234RIRHBR适用于需要高精度模拟到数字转换的各种应用，如：

• 光学编码器：增量和绝对编码器

• 声纳接收器

• 光纤网络：EDFA 增益控制环路

• 电源质量测量

• 数字电源

• I/Q 解调器

• 医疗成像：CT 扫描仪、MRI 扫描仪

• 阻抗分析仪
