业界最小的ADAS应用PMIC —— MAX20049ATEF 2.2MHz、1A降压转换器

来源：本站时间：2025-07-11浏览数：

MAX20049ATEF是（Maxim）推出的超小尺寸电源管理IC，采用3mm3mm的 TQFN 封装，支持汽车摄像模块的供电需求。它具有以下主要特性：较小方案尺寸16引脚、侧面可润湿(3mm x 3mm) TQFN封装，带裸焊盘低导通时间架构，无需级联Buck转换器4V至17V较宽输电压范围，支持同轴电缆…

MAX20049ATEF是（Maxim）推出的超小尺寸电源管理IC，采用3mm×3mm的 TQFN 封装，支持汽车摄像模块的供电需求。它具有以下主要特性：

较小方案尺寸

16引脚、侧面可润湿(3mm x 3mm) TQFN封装，带裸焊盘

低导通时间架构，无需级联Buck转换器

4V至17V较宽输电压范围，支持同轴电缆供电

固定输出电压选项

降低EMI

扩频调制选项

引脚排列允许开关节点的紧凑PCB布局

自保护、高可靠

过压和欠压监测、过压保护、热关断和短路保护

500mV输入滞回，支持低速启动条件下的低成本、长电缆传输

支持汽车应用

汽车级温度范围

AEC-Q100认证


简介

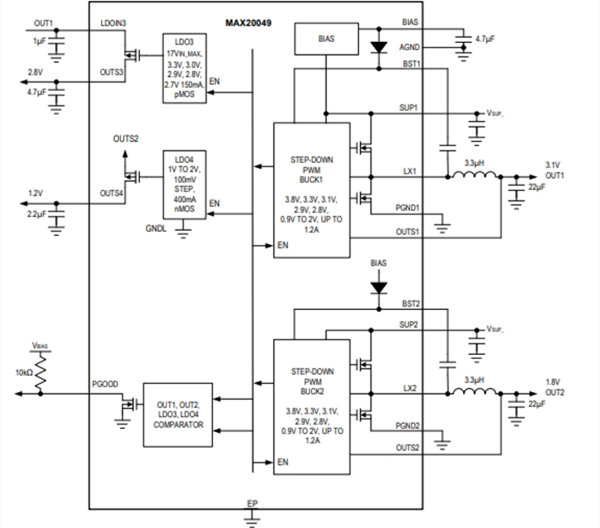

MAX20049ATEF是一款双通道降压型转换器IC，带有两个低压差调节器(LDO)，为汽车摄像机提供单芯片方案。两个降压型转换器设计工作在定频PWM方式，MAX20049ATEF的输入电压为5V至17V，专用的高压输入允许实现灵活的方案。

MAX20049ATEF提供对全部四路输出电压轨的电压监测。检测到过压或欠压时，电源就会拉低。为支持较长且低廉的同轴电缆，MAX20049ATEF具有500mV SUP1滞回。两个buck转换器均提供非常短的导通时间，且允许利用17V输入产生0.9V输出。高频操作允许使用全陶瓷电容设计，以及小尺寸外部元件。低电阻片上开关在确保高效的同时最大程度降低关键电感。

输出电压由工厂设定，覆盖需要3.3V、3.0V、2.9V、2.8V或2.7V的各种图像传感器。第二级电源覆盖典型的1.8V、1.2V、1.1V及1.0V以下范围，MAX20049ATEF适用于串行器和存储器。多种电压选项，提高了摄像机设计的灵活性，具体信息在输出电压选择部分中给出。

MAX20049ATEF的保护特性包括逐周期限流、带自动恢复功能的热关断保护。buck转换器彼此180°反相工作，最大程度降低输入电流纹波。

应用领域

MAX20049ATEF适用于汽车摄像模块的供电系统设计，通过优化尺寸和效率满足小型化需求，同时降低电磁干扰（EMI）。 ‌

此外，MAX20049ATEF的性能参数如下：

拓扑：降压（2），线性（LDO）（2）

输出数：4

频率 - 开关：2.2MHz

电压/电流 - 输出 1：固定，固定，固定，3V，500mA

电压/电流 - 输出 2：固定，固定，固定，3.1V，-

电压/电流 - 输出 3：固定，固定，固定，3.3V，-

带 LED 驱动器：无
