（Maxim）MAX16927AGTM 带SPI接口、一款高度集成的TFT-LCD电源转换器

来源：本站时间：2025-07-11浏览数：

MAX16927AGTM是一款高度集成的TFT-LCD电源转换器，设计用于汽车应用。它集成boost、buck、cuk转换器以及VCOM缓冲器、栅极驱动器和SPI接口，主要具备以下特点：4.5V至16V (IN3)或3V至5.5V (INA)工作电压范围16V输入、2A buck转换器用作TFT偏置电源和/或为其它外围电路提供…

MAX16927AGTM是一款高度集成的TFT-LCD电源转换器，设计用于汽车应用。它集成boost、buck、cuk转换器以及VCOM缓冲器、栅极驱动器和SPI接口，主要具备以下特点：

4.5V至16V (IN3)或3V至5.5V (INA)工作电压范围

16V输入、2A buck转换器用作TFT偏置电源和/或为其它外围电路提供3.3V供电

灵活配置，可提供一路大功率正压输出(18V/200mA)或者是一路正压输出(18V/100mA)和一路负压输出(-12V/100mA)

一路正压栅极电压转换器

一路负压栅极电压控制器

DAC控制的VCOM缓冲器，具有±1V偏压

高频工作

2.1MHz (buck转换器)

1.2MHz (boost和cuk转换器)

转换器可异相工作，以降低EMI，

外部控制扩频开关工作，用于boost和cuk转换器

单机模式和SPI控制模式下提供灵活的时序控制

真关断boost转换器

低电流关断模式(< 10μA)

SPI控制接口

内部软启动

高温关断

-40°C至+105°C工作温度范围

通过AEC-Q100认证


简介

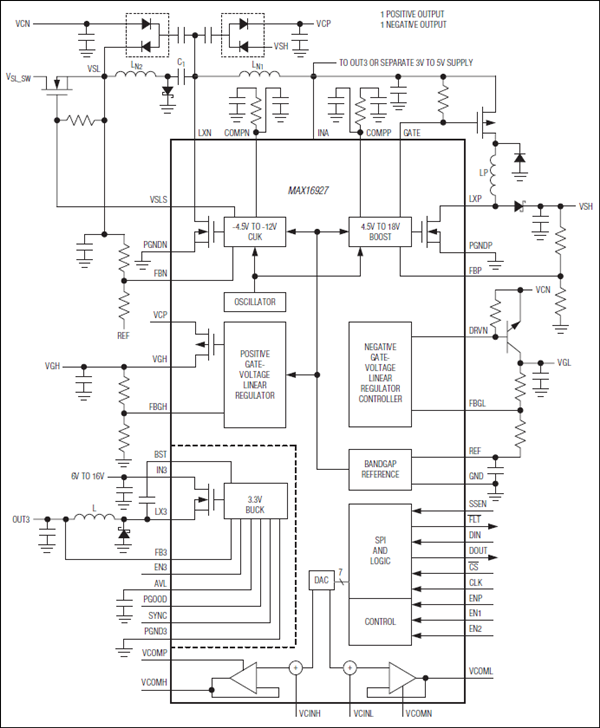

MAX16927AGTM集成了一路buck转换器、一路boost转换器、一路cuk转换器、两个栅极电压控制器和两个VCOM缓冲器，其中一个支持负压输出。MAX16927AGTM工作在4.5V至16V电压范围，非常适合汽车应用中的TFT-LCD供电。另外，MAX16927AGTM也可工作在3V至5.5V电源。

MAX16927AGTM通过内部SPI接口进行控制和诊断，SPI接口通过内部7位DAC调节VCOM缓冲器输出，调整范围为±1V。可通过SPI接口或三个预置单机模式之一控制上电和关断顺序。

MAX16927AGTM优化工作在超低EMI，采用扩频技术抑制峰值干扰。Buck转换器始终工作在扩频模式，boost和cuk转换器则通过外部输入(SSEN)使能扩频模式。Boost和cuk转换器可以采用180度错相工作，进一步降低EMI。

此外，MAX16927AGTM包括nMOS开关控制输出，灵活调整负压VSL输出顺序；器件还包括一个pMOS开关驱动，实现真关断(True Shutdown™) boost转换器。

MAX16927AGTM提供48引脚、带裸焊盘的TQFN封装，工作在-40°C至+105°C工作温度范围。

目标应用

汽车中心显示器

汽车仪表盘

汽车导航系统

MAX16927AGTM的性能参数如下：

电流 - 供电：10µA

电压 - 供电：4.5V ~ 16V

工作温度：-40°C ~ 105°C（TA）
