AD9268BCPZ-125是（ADI）推出的双通道、16位、125 MSPS模数转换器(ADC)，设计用来支持需要高性能、低成本、小尺寸且具多功能性的通信应用。其具有以下优势：
片内抖动选项通过低功耗模拟输入改善SFDR性能。
专有差分输入在最高300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
采用1.8 V单电源供电，而数字输出驱动器采用一个独立的电源供电，以支持1.8 V CMOS或LVDS输出。
标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、时钟DCS使能、省电模式、测试模式以及基准电压模式等。
与AD9258引脚兼容，使16位产品可轻松迁移至14位产品。AD9268BCPZ-125还与面向较低采样速率、低功耗应用的AD9251、AD9231和AD9204系列产品引脚兼容。
概述
AD9268BCPZ-125是一款双通道、16位、125 MSPS模数转换器(ADC)，设计用来支持需要高性能、低成本、小尺寸且具多功能性的通信应用。

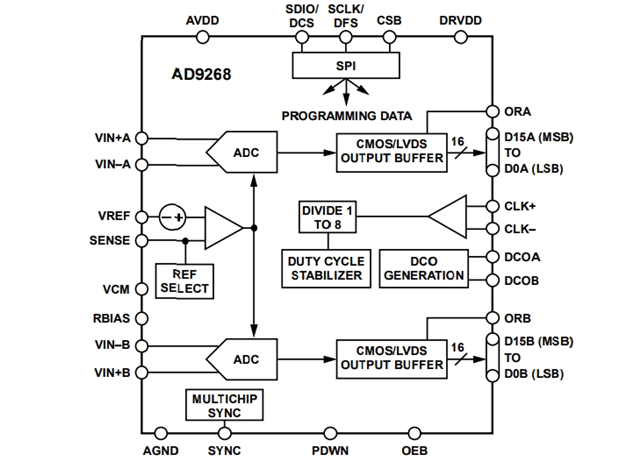

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出误差校正逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。AD9268BCPZ-125集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。
AD9268BCPZ-125的ADC输出数据可以直接路由至两个外部16位输出端口，这些输出可以设置为1.8 V CMOS或LVDS。
需要时，AD9268BCPZ-125灵活的省电选项可以明显降低功耗。
设置与控制编程利用三线式SPI兼容型串行接口来完成。
AD9268BCPZ-125采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。
应用场景
AD9268BCPZ-125适用于分集无线电系统、多模数字接收机、I/Q解调系统及宽带数据传输设备。 典型应用包括：
通信
分集无线电系统
多模式数字接收机(3G)
GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
I/Q解调系统
智能天线系统
通用软件无线电
宽带数据应用
超声设备
此外，AD9268BCPZ-125主要具备以下功能特点：
70 MHz和125 MSPS时SNR = 78.2 dBFS
SFDR = 88 dBc @ 70 MHz和125 MSPS
低功耗:125 MSPS时为750 mW
1.8 V模拟电源供电
1.8 V CMOS或LVDS输出电源
整数1至8输入时钟分频器
中频采样频率至300 MHz
200ω输入时的小信号输入噪声为153.6 dBm/Hz
70 MHz和125 MSPS时的阻抗
可选片内扰动
可编程内部ADC基准电压源
集成ADC采样保持输入
灵活的模拟输入范围:1 V峰峰值至2 V峰峰值
650 MHz带宽的差分模拟输入
ADC时钟占空比稳定器
95 dB通道隔离/串扰
串行端口控制
用户可配置的内置自测(BIST)功能
节能省电模式
深圳市明佳达电子有限公司是一家全球知名的ADI模数转换器供应商，专注提供AD9268BCPZ-125产品，如有需要，可以通过官网（www.hkmjd.com）查询实时库存。
