AD9250BCPZ-250是一款由(ADI)推出的双通道14位模数转换器(ADC),具有250 MSPS采样速率,采用 JESD204B 高速串行接口,支持双通道同步采样。 以下是其核心优势:
集成双通道、14位、250 MSPS ADC。
可配置的JESD204B输出模块支持每通道最高5 Gbps的采样速率。
片内锁相环(PLL)允许用户提供单个ADC采样时钟,对应JESD204B数据速率时钟由PLL乘以该ADC采样时钟产生。
支持可选RF时钟输入以简化系统板设计。
取得专利的差分输入在最高至400 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
采用1.8 V单电源供电。
标准串行端口接口(SPI)支持各种产品特性和功能,例如:控制时钟DCS、省电模式、测试模式、基准电压模式、超量程快速检测以及串行输出配置等。
说明
AD9250BCPZ-250是一款双通道14位ADC,最高采样速率250 MSPS,旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

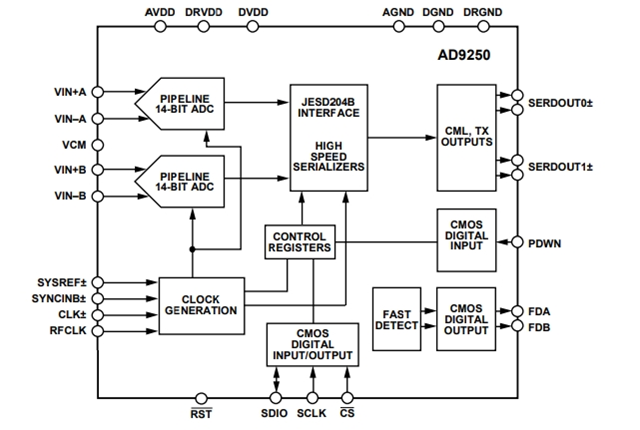

AD9250BCPZ-250的内核采用多级、差分流水线架构,并集成了输出纠错逻辑。ADC内核具有宽带宽输入,支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动,使转换器保持出色的性能。JESD204B高速串行接口可降低电路板布线要求,并减少接收器件所需的引脚数量。
默认情况下,AD9250BCPZ-250的输出数据直接路由至两个JESD204B串行输出通道,这些输出设置为CML电平。四种模式支持M = 1或2(单通道或双通道转换器)与L = 1或2(单通道或双通道)的任意组合。在双通道ADC模式下,数据可以通过两个通道以最高采样速率250 MSPS发送。但是,如果通过一个通道发送数据,则仅支持最高125 MSPS的采样速率。器件提供同步输入(SYNCINB±和SYSREF±)。
需要时,AD9250BCPZ-250灵活的关断选项可以明显降低功耗。每个通道通过专用快速检测引脚支持可编程超量程电平检测。设置与控制编程利用三线式SPI兼容型串行接口来完成。
AD9250BCPZ-250采用48引脚LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。
应用领域
AD9250BCPZ-250适用于无线通信(如3G/4G/5G基站、 WiMax )、雷达系统、工业自动化及测试测量等领域,支持高速信号处理需求。 主要包括
分集无线电系统
多模式数字接收机(3G)、TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE
HFC数字反向路径接收器
I/Q解调系统
智能天线系统
电子测试与测量设备
雷达接收机
COMSEC无线电架构
IED检测/干扰系统
通用软件无线电
宽带数据应用
AD9250BCPZ-250的主要特性包括:
JESD204B子类0或子类1编码串行数字输出
185 MHz AIN时的信噪比(SNR) = 70.6 dBFS
250号
185 MHz时无杂散动态范围(SFDR) = 88 dBc
艾因和MSPS街250号
总功耗:250 MSPS时为711兆瓦
1.8 V电源电压
整数1至8输入时钟分频器
高达250 MSPS的采样速率
最高400 MHz的中频采样频率
内部模数转换器(ADC)基准电压源
灵活的模拟输入范围
1.4 V峰峰值至2.0 V峰峰值(标称值为1.75 V峰峰值)
ADC时钟占空比稳定器(DCS)
95 dB通道隔离/串扰
串行端口控制
节能省电模式
