ADI 小数N分频PLL，ADF4371BCCZ 带集成 VCO 的微波宽带合成器

来源：本站时间：2024-05-30浏览数：

ADI ADF4371BCCZ是一款带集成 VCO 的微波宽带合成器产品说明ADF4371 结合外部环路滤波器和外部参考频率使用时，可实现小数 N 分频或整数 N 分频锁相环(PLL)频率合成器。该微波宽带 VCO 设计允许产生 62.5 MHz 至 32 GHz 的频率。ADF4371 具有集成 VCO，其基波输出频率范围…

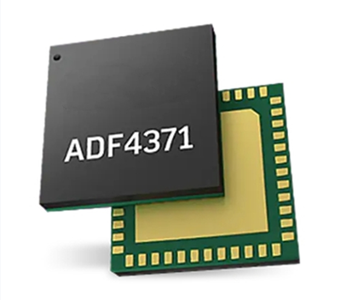

ADI ADF4371BCCZ是一款带集成 VCO 的微波宽带合成器


产品说明

ADF4371 结合外部环路滤波器和外部参考频率使用时，可实现小数 N 分频或整数 N 分频锁相环(PLL)频率合成器。该微波宽带 VCO 设计允许产生 62.5 MHz 至 32 GHz 的频率。

ADF4371 具有集成 VCO，其基波输出频率范围为 4000 MHz 至 8000 MHz。此外，VCO 频率可进行 1、2、4、8、16、32 或 64 分频，因此用户可以在 RF8 上产生低至 62.5 MHz 的 RF 输出频率。倍频器在 RF16 上产生 8 至 16 GHz 的频率。四倍频器在 RF32 上产生 16 至 32 GHz 的频率。RFAUX8 可复制 RF8 的频率范围，或允许直接访问 VCO 输出。要抑制倍频的无用积，请在倍频器以及 RF16 和 RF32 输出级之间提供谐波滤波器。

特性

RF 输出频率范围：62.5 MHz 到 32,000 MHz

小数 N 分频频率合成器和整数 N 分频频率合成器

高分辨率 39 位小数模数

典型鉴频鉴相器 (PFD) 杂散：-90 dBc（典型值）

集成均方根值 (RMS) 抖动 < 40 fs (1 kHz – 100 MHz)

归一化相位噪底 (FOM) -234 dBc/Hz

工作频率高达 250 MHz 的鉴频鉴相器(PFD)

参考频率达 600 MHz

低相位噪声，压控振荡器 (VCO)

可编程的 1、2、4、8、16、32 或 64 分频输出

0.06 -8 GHz 输出(RF8)
