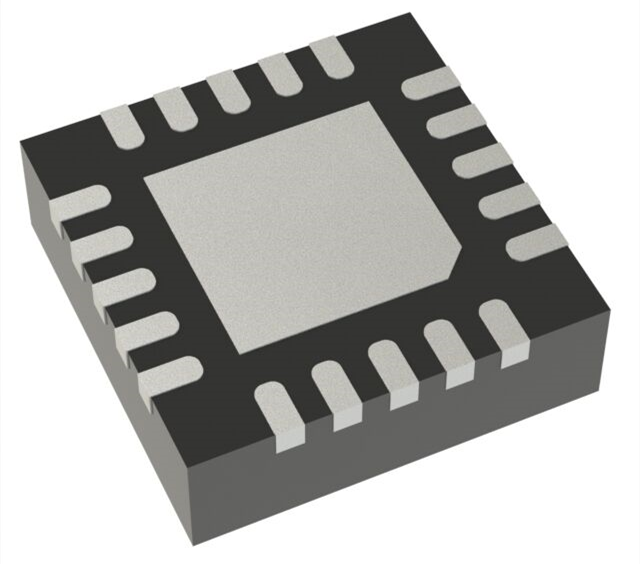

LP8865WQDMTRQ1器件是一款具有灵活调光选项的汽车类 65V 2A 降压 LED 驱动器。
概述：
LP8865-Q1 系列是一种非同步多拓扑解决方案，具有 4.5V 至 65V 的宽输入范围。通过集成低侧 NMOS 开关，该器件能够以高功率密度和高效率驱动 LED。该系列还支持共阴极连接和单层 PCB 设计。开关频率可在 100kHz 至 2.2MHz 范围内进行配置，并具有可选的展频功能，可实现更好的 EMI 性能。
LP8865-Q1 系列支持四种调光选项，包括模拟调光、PWM 调光、混合调光和灵活调光。每种调光方法都可使用简单的高电平和低电平信号，通过 PWM 和 ADIM 输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能、精确采样，可实现电感式快速调光 (IFD) 和高调光精度。
LP8865-Q1 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置热折返和热关断。一旦检测到任何故障情况，故障输出就会发送确认信号。
特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：
–40°C 至 +125°C，TA
• 适用于降压、降压/升压和升压拓扑的集成式MOSFET
– 宽输入电压：4.5V 至 65V
– 集成式 2.6A 和 150mΩ MOSFET
– 开关频率为 100kHz 至 2.2MHz
– 展频，可实现更低的 EMI
• 高精度功率 FET 调光
– 降压拓扑中输出电流高达 2A
– 模拟调光（调光比 256:1）
– 快速 PWM 调光（150ns 脉冲宽度）
– 混合调光和灵活调光
• 全面保护特性：
– 故障输出
– LED 开路和短路保护
– 逐周期电流限制
– 开关 FET 故障保护
– 热关断
– 可配置的热折返曲线
应用
• 汽车信息娱乐系统
• 汽车仪表组
• 抬头显示 (HUD)
• 汽车照明
