ADMV4801BCCZ是一款硅锗（SiGe）材质的 24 GHz 至 29.5 GHz 毫米波（mmW）5G 波束成形器。该射频集成电路（RF IC）高度集成，内置 16 个独立的发射和接收通道。在发射模式下，射频前端（RFC）输入信号通过 1:16 功率分配器进行分路，并通过 16 个独立的发射通道传输。在接收模式下，输入信号通过 16 个独立通道，并通过 16:1 组合器传输至 RFC 引脚。在发射模式下，每个通道包含一个矢量调制器（VM）以控制相位，以及两个数字可变增益放大器（DVGA）以控制幅度。在接收模式下，每个通道包含一个 VM 以控制相位，以及一个 DVGA 以控制幅度。矢量调制器（VM）在发射或接收模式下均提供完整的360°相位调整范围，提供6位分辨率，对应5.625°的相位步进。发射模式下，数字可变增益放大器（DVGA）的总动态范围调整范围为34 dB，提供6位分辨率，对应0.5 dB的幅度步进，以及5位分辨率，对应1 dB的幅度步进。在接收模式下，总动态范围为17 dB，提供6位分辨率，对应0.5 dB的幅度步进。DVGA在整个增益范围内提供平坦的相位响应。发射通道内置独立功率检测器，可实现对每个通道增益的检测与校准，以及通道间增益不匹配的检测。ADMV4801BCCZ射频端口可直接连接至补丁天线，以构建双极化、毫米波、5G子阵列。

ADMV4801BCCZ的编程可通过 3 线或 4 线串行端口接口（SPI）实现。集成在芯片上的低压差稳压器（LDO）为 SPI 电路生成 1.8 V 供电，从而减少所需的供电域数量。多种 SPI 模式可供选择，以实现快速启动和正常运行时的控制。每个通道的幅度和相位可单独设置，或通过片上内存同时编程多个通道以实现波束成形。片上内存可存储多达 256 个波束位置，可分配用于发射或接收模式。专用负载引脚可实现同一阵列中所有设备的同步。提供发射和接收模式控制引脚，实现发射与接收模式的快速切换。

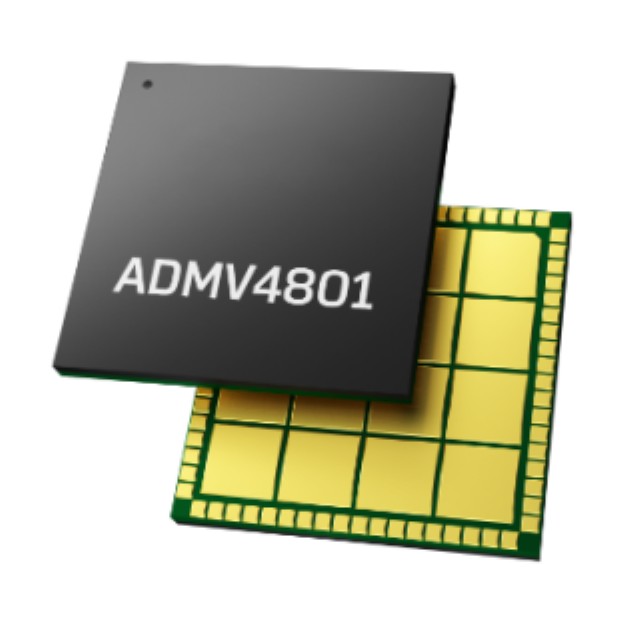

ADMV4801BCCZ采用紧凑型、热增强型、10 mm × 10 mm、符合RoHS标准的陆地网格阵列（LGA）封装。ADMV4801的工作温度范围为−40°C至+95°C。该 LGA 封装允许从封装顶部对ADMV4801BCCZ 进行散热，以实现最有效的热散热，并允许在印刷电路板（PCB）的另一侧灵活放置天线。

ADMV4801BCCZ 产品特性

RF 频率范围：24 GHz 至 29.5 GHz，将 n257、n258 和 n261 频段集成在一个空间内

16 个可选的 TX 通道

16 个可选的 RX 通道

匹配的 50Ω 单端 RF 输入和输出

通过高分辨率矢量调制器实现相位控制

通过高分辨率 DGA 实现幅度控制

温度补偿

通过存储器存储 TX 和 RX 波束位置

工作温度高达 95°C

符合 3GPP 规范

ADMV4801BCCZ 应用场景

5G 应用

宽带通信

测试与测量

航空航天与国防
