ADAR3003ACBZ 是一款 27GHz 至 31GHz 发射、1 波束输入和 4 个双极化元件输出、用于极化相控阵的波束成形芯片。八个射频路径中的每一条都通过可变幅度和相位 (VAP) 模块，提供 ≥31.5 dB 的增益调整范围和 360° 的相位调整范围，而增益和相位分辨率分别小于≤0.5 dB 和 5.625°。每个 VAP 包含一个数字步进衰减器（DSA）和移相器单元（PSU）。每条路径的输出处都有一个集成的射频功率检测器，测量范围为 18dB。

所有片上控制寄存器和存储器的访问都是通过简单的 3 线或 4 线串行端口接口 (SPI) 进行的。另外，SPI 可通过四个地址引脚最多控制同一串行线上的十六个器件。随机存取存储器（RAM）可存储最多 128 个光束状态，每个光束极化均组织成 64 个光束状态。片上定序器选择并推进来自 RAM 或先进先出 (FIFO) 的光束状态。

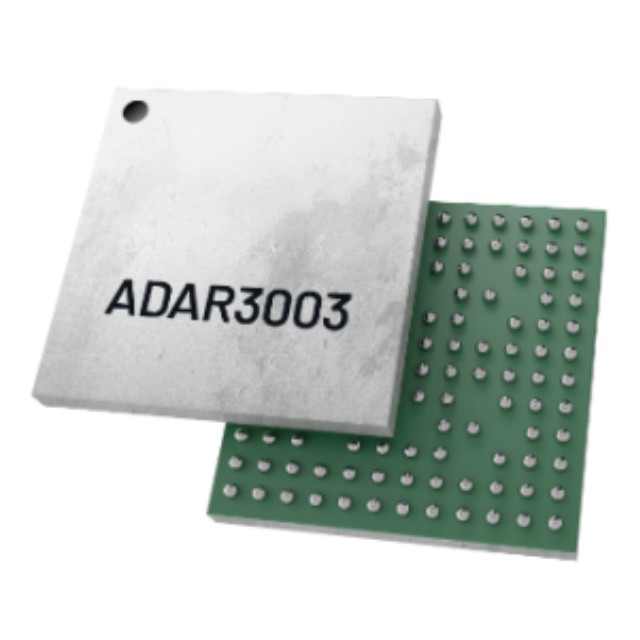

ADAR3003ACBZ 采用 128 球 5mm × 5mm 晶圆级芯片规模封装 (WLCSP)，额定温度范围为 -40°C 至 +85°C。

特性（ADAR3003ACBZ ）

27GHz 至 31GHz 射频范围

可编程放大器偏置

功耗范围（静态）：571mW 至 805mW

增益范围：29.2GHz 时，为 20.8dB 至 23.3dB

输出 P1dB 范围：29.2GHz 时，为 13.1dBm 至 11.8dBm

OP1dB 时的功耗：1.01W（标称偏置）

29.2GHz 和标称偏置下的规格

DSA 0 至 DSA 代码 31 的 RMS 增益误差：0.98 分贝

PSU 代码 0 至 PSU 代码 63 的 RMS 相位误差：4.7°

最大路径增益：22.7 分贝

OIP3：20.2dBm

OP1dB：12.1dBm

输出 PSAT：14.5dBm

输出 NSD：−127.8dBm/Hz

噪声指数：22.7 分贝

隔离（元素与元素之间）：< −30.7 分贝

0° 至 360° 相位调节范围

5.625 相位分辨率

≥31.5dB 增益调整范围

≤0.5dB 增益分辨率

用户可编程时序控制器，可用于选择光束状态

具有 128 个预存储光束状态的存储器

每个光束偏振有 64 个光束状态

32 个光束状态的 FIFO 内存

每个光束偏振有 16 个光束状态

可变的 SPI 长度可实现灵活、高效的光束命令

更新、重置和静音，1 至 16 个光束

集成 8 位 ADC，用于温度传感器和 RF 检测器

3 线或 4 线 SPI

封装：128 球 5mm × 5mm WLCSP

应用（ADAR3003ACBZ ）

移动 Ka 波段卫星通信应用

航空站

地面终端

海运码头
