多路复用开关IC——MAX14724EWP：1 电路 IC 开关 8:4 3 Ohms WLP-20
概述
MAX14724EWP是一款串行控制的8:4全矩阵模拟多路复用器。它可以从单个宽电源或±2.5V的双电源供电，具有广泛的电源电压范围，使其特别适合电池供电的便携式设备。所有通道都保证在切换前断开，确保稳定的信号传输。MAX14724EWP的串行控制可以选择I2C和SPI模式，这两种模式都提供对每个独立开关的单独控制，可以应用任何组合的开关。
MAX14724EWP具有双向操作，支持满摆幅模拟信号。所有控制输入均为1.6V逻辑电平兼容信号。MAX14724EWP采用小尺寸、20焊球、2mm × 1.7mm、晶圆级封装(WLP)。
应用领域
MAX14724EWP适用于需要高稳定性和灵活控制的便携式设备，如：
电池供电设备
数据采集
医疗装置
信号切换
其串行控制的灵活性使得MAX14724EWP在不同应用中易于集成和配置。
MAX14724EWP具有以下特性：
灵活的结构易于设计和控制
8:4矩阵开关多路复用器
完全可编程，同时更新
独立控制每个开关

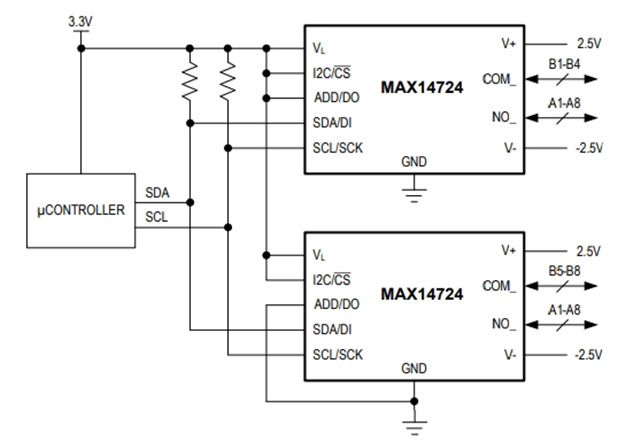

串行控制
I2C带地址选择引脚
SPI带有用于菊链连接的DO引脚
兼容1.6V逻辑电平
低失真开关提高系统性能
1Ω RON (典型值)，使用+5V或±2.5V电源
通道之间0.5Ω RON匹配电阻(典型值)
整个信号范围内的平坦度为0.2Ω RON (典型值)
低漏流：5nA @ +25°C (典型值)
集成保护提高系统可靠性
NO_和COM_上具有±30kV HBM保护
NO_和COM_上具有±15kV IEC 61000-4-2气隙放电保护
NO_和COM_上具有±10kV IEC 61000-4-2接触放电保护
高度集成多路复用降低外形尺寸和系统复杂度
20 WLP (2mm × 1.7mm)
此外，MAX14724EWP的参数如下：
通道数量：8 Channel
配置：1 x 84
电源电压：5 V
最小双重电源电压：+/- 2.5 V
最大双重电源电压：+/- 2.5 V
导通电阻—最大值：3 Ohms
运行时间—最大值：1 us
空闲时间—最大值：600 ns
工作温度：- 40°C 至 + 85°C
封装/箱体：WLP-20
