ADUM240E1BRWZ是一款采用iCoupler®技术的四通道数字隔离器。 适用于需要高速数据传输和强隔离的应用场景。
介绍

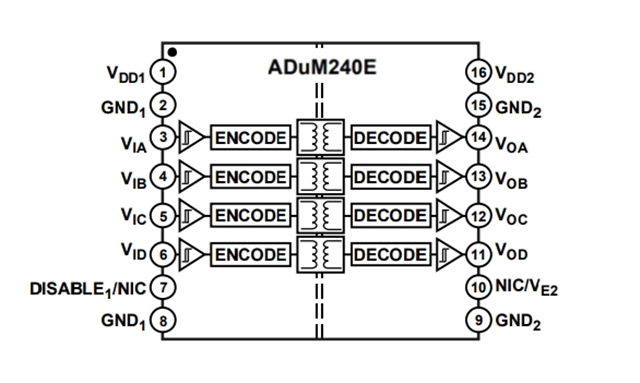

ADUM240E1BRWZ是一款鲁棒的5kVrms四通道数字隔离器。该器件具有四个正向通道和零个反向通道，最大数据速率为150Mbps，隔离电压为5000Vrms，工作温度范围为-40℃至+125℃。ADUM240E1BRWZ隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。
ADUM240E1BRWZ的最大传播延迟为13 ns，在5 V下脉冲宽度失真小于3 ns。具有严格的3.0 ns（最大值）通道匹配。此外，ADUM240E1BRWZ采用1.8 V至5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。
与其它光耦合器不同，可确保不存在输入逻辑转换时的直流正确性。ADUM240E1BRWZ提供两种不同的故障安全选项，输入电源未用或输入禁用时，输出转换到预定状态。
应用领域
ADUM240E1BRWZ适用于需要高压隔离和多通道通信的场合，包括：
工业控制
医疗设备
电机驱动和电力供应
其低功耗设计和优异的性能特性使得ADUM240E1BRWZ在这些应用中表现出色。
基本参数
产品编号：ADUM240E1BRWZ
类型：数字隔离器
通道数：4
输入 - 侧 1/侧 2：4/0
通道类型：单向
电压 - 隔离：5000Vrms
共模瞬变抗扰度（最小值）：75kV/µs
数据速率：150Mbps
传播延迟 tpLH / tpHL（最大值）：13ns，13ns
脉宽失真（最大）：3ns
上升/下降时间（典型值）：2.5ns，2.5ns
电压 - 供电：1.7V ~ 5.5V
工作温度：-40°C ~ 125°C
器件封装：16-SOIC
此外，ADUM240E1BRWZ隔离器具有以下特点：
高共模瞬变抗扰度： 100 kV/µs
对辐射和传导噪声的高抗干扰能力
低传播延迟
13 ns（最大值，5 V）
15 ns（最大值，1.8 V）
最大保证数据速率：150 Mbps
安全和法规认证（申请中）
UL认证：1分钟5000 V rms，符合UL 1577标准
CSA元件验收通知5A
VDE合格证书
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 849 V峰值
增强浪涌隔离电压：8000 V峰值
CQC认证符合GB4943.1-2011
向后兼容性
ADuM240E1/ADuM241E1/ADuM242E1引脚兼容ADuM2400/ADuM2401/ADuM2402
低动态功耗
1.8 V至5 V电平转换
工作温度最高可达： 125℃
故障安全高或低选项
符合RoHS标准的16引脚SOIC封装
通过汽车应用认证
