【TI】具有 5Gb/s JESD204B 输出的 ADC14X250RHBR：单通道 14 位 250MSPS ADC

来源：本站时间：2025-06-21浏览数：

ADC14X250RHBR器件是一款单通道高性能模数转换器，能够将模拟输入信号转换成 14 位数字，其采样速率达 250MSPS。其主要特性• 分辨率：14 位• 转换速率：250MSPS• 性能：– 输入：240MHz，-3dBFS– 信噪比 (SNR)：70.1dBFS– 噪声频谱密度：-151.1dBFS/Hz– 无杂散动态…

ADC14X250RHBR器件是一款单通道高性能模数转换器，能够将模拟输入信号转换成 14 位数字，其采样速率达 250MSPS。

其主要特性

• 分辨率：14 位

• 转换速率：250MSPS

• 性能：

– 输入：240MHz，-3dBFS

– 信噪比 (SNR)：70.1dBFS

– 噪声频谱密度：-151.1dBFS/Hz

– 无杂散动态范围 (SFDR)：87dBFS

– 非 HD2 和非 HD3 毛刺：-92dBFS

– 无输入 SNR：71.1dBFS

• 功耗：584mW

• 额定温度最高达 105°C（在散热焊盘处）

• JESD204B 通道速率高达 5Gb/s 的子类 1 单通道串行数据接口

• 经缓冲的模拟输入

• 差分输入相位和幅值校正

• 输入采样时钟分频器（1 分频、2 分频、4 分频、8分频）

• 4 线制串行外设接口 (SPI)

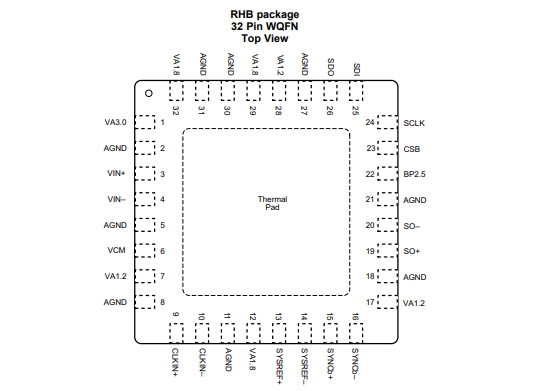

• 32 引脚超薄型四方扁平无引线 (WQFN) 封装（5mm×5mm、0.5mm 间距）


应用范围

• 高中频 (IF) 采样接收器

• 多载波基站接收器

– GSM/EDGE，CDMA2000，UMTS，LTE，WiMax

• 多样性、多模式和多波段接收器

• 数字预失真

• 软件定义无线电 (SDR)

• 测试和测量设备

• 通信仪器仪表

• 雷达

• 便携式仪表

详情

集成的输入缓冲器消除了来自内部开关电容采样电路的电荷回馈噪声，并且简化了驱动放大器、抗混叠滤波器以及阻抗匹配的系统级设计。此外，ADC14X250RHBR还可以对缓冲器进行调整以校正差分输入信号路径的相位和幅值失衡，从而改善偶数阶谐波失真。输入采样时钟分频器提供整数分频比以简化系统时钟。

ADC14X250RHBR集成有低噪声电压基准，无需使用外部去耦电容器，从而简化了电路板级设计。数字输出数据通过采用 32 引脚 5mm × 5mm WQFN 封装的 JESD204B 子类 1 单通道接口提供。ADC14X250RHBR可在 1.2V、1.8V 和 3.0V 电源供电下工作。可使用 SPI 来配置与 1.2V 至 3V 逻辑电路兼容的器件。

ADC14X250RHBR的性能参数

分辨率：14 位

转换速率：250MSPS

DNL - 微分非线性：+/- 1 LSB

ENOB - 有效位数：11.5 Bit

特点：High Performance

湿度敏感性：Yes

功耗：584 mW

产品类型：ADCs - Analog to Digital Converters

SFDR - 无杂散动态范围：93 dB

SINAD - 信噪和失真率：71 dB

最小工作温度：- 40 C
