TPS92402MRRVR _ 具有SPI 接口和自适应配置的 8 通道 2.5A LED驱动器

来源：本站时间：2025-08-19浏览数：

TPS92402MRRVR是一款通过 SPI 接口进行高精度调光控制的 8 通道、2.5A LED 点控制器，以下是其核心参数：类型：线性拓扑：恒定电流内部开关：无输出数：1电压 - 供电（最低）：4.5V电压 - 供电（最高）：65V电压 - 输出：-电流 - 输出/通道：2.5A频率：32MHz调光：PWM应用…

TPS92402MRRVR是一款通过 SPI 接口进行高精度调光控制的 8 通道、2.5A LED 点控制器，以下是其核心参数：

类型：线性

拓扑：恒定电流

内部开关：无

输出数：1

电压 - 供电（最低）：4.5V

电压 - 供电（最高）：65V

电压 - 输出：-

电流 - 输出/通道：2.5A

频率：32MHz

调光：PWM

应用：通用

工作温度：-55°C ~ 125°C

安装类型：表面贴装型

封装/外壳：36-VQFN（5x6）

详情

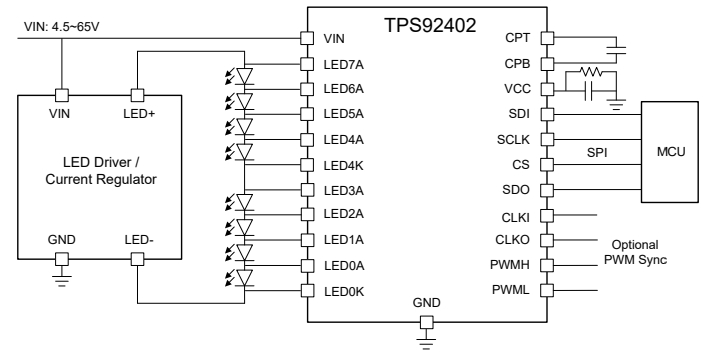

TPS92402MRRVR LED 点控制器器件可在 4.5V 至 65V 的宽输入范围内提供高达 2.5A 的像素级 LED 调光控制，从而实现 8 通道独立照明解决方案。TPS92402MRRVR包括一串（8 个串联）集成分流 FET，每个 FET 均可为单个 LED 提供 PWM 调光。借助分流 FET 串，该器件可支持恒流稳压器，适用于通过共阳极或共阴极连接的 LED。

TPS92402MRRVR 具有可产生系统时钟信号的内部振荡器，从而支持高达 16 位的集成 PWM 发生器，且可编程 PWM 频率高达 60kHz。串行外设接口 (SPI) 可实现高速数据传输，并且支持菊花链和星型连接。SPI 和经过优化的引脚排列支持多个器件以堆叠配置连接在一起，从而实现单层 PCB。

TPS92402MRRVR包含寄存器，可用于对灯串中单个 LED 的 PWM 脉宽、压摆率、边沿偏移和开路电压进行编程，还可用于报告 LED 开路、LED 短路、分流 FET 开路和热警告。内部电荷泵整合了展频功能，可增强 EMI 性能。TPS92402MRRVR还提供恒流稳压器的 PWM 调光控制，并可实现多通道省电功能，从而显著提高调光效率，尤其是在低亮度条件下。

主要特性

宽输入范围：4.5 V至65 V

LED共阳极或共阴极连接

八个集成PWM分流FET

FET最大持续电流：2.5A

用于PWM发生器的内部32MHz振荡器

可编程16位 >20kHz PWM调光

SPI接口和自适应配置

用于数据传输的高达5MHz的SPI时钟

星形和菊花链连接

一个器件用于8 LED灯串或2个4 LED灯串

最多可堆叠四个器件，用于32 LED灯串
