ADAR4001ACPZ 是一款专为相控阵接收应用优化的 2 GHz 至 18 GHz 四输入单输出波束形成器集成电路（BFIC）。其基于时间延迟的真实核心确保了无波束偏移的宽带操作。时间延迟单元（TDU）的满量程延迟可设置为 254 ps 或 508 ps，最小步长分别为 2 ps 和 4 ps。在 2 GHz 时，这对应于 365° 的相位调整范围，而在 18 GHz 时，最小相位步长为 13°。

每个路径还配备了一个31.5 dB数字步进衰减器（DSA），步进大小为0.5 dB。

所有片上寄存器的控制通过简单的3线或4线串行端口接口（SPI）实现。四个地址引脚允许通过SPI控制同一串行线上的多达16个设备。

片上随机访问存储器（RAM）和先进先出（FIFO）存储器分别可存储多达64个和16个波束状态。片上序列器可用于选择并切换波束状态，该状态可从RAM或FIFO中获取。

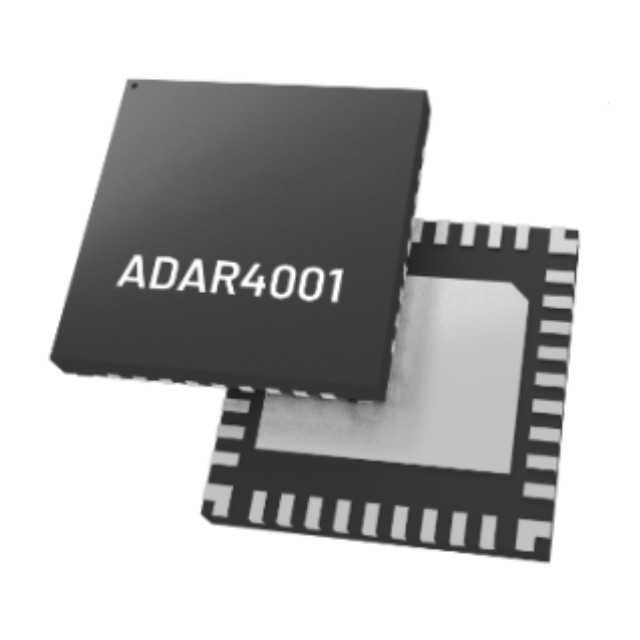

ADAR4001ACPZ采用36引脚6 mm × 6 mm LFCSP封装，工作温度范围为−40°C至+85°C。

ADAR4001ACPZ 的特点

宽带，2 GHz 至 18 GHz 频率范围

四输入，单输出

真正的时延核心，实现宽带无束偏移操作

0 ps 至 508 ps 范围，分辨率为 4 ps

0 ps 至 254 ps 范围，分辨率为 2 ps

31.5 dB 增益调节范围，步进大小为 0.5 dB

4 位引脚可编程设备地址设置

片上序列器

通过寄存器、RAM 或 FIFO 进行波束更新

可编程放大器偏置

ADAR4001ACPZ 的应用

相控阵通信链路

卫星通信（SATCOM）

相控阵雷达

电子战

测试和测量设备
