ADL5513ACPZ：射频功率检波器——1 MHz ～4 GHz ，80dB，对数检波器/控制器

型号：ADL5513ACPZ

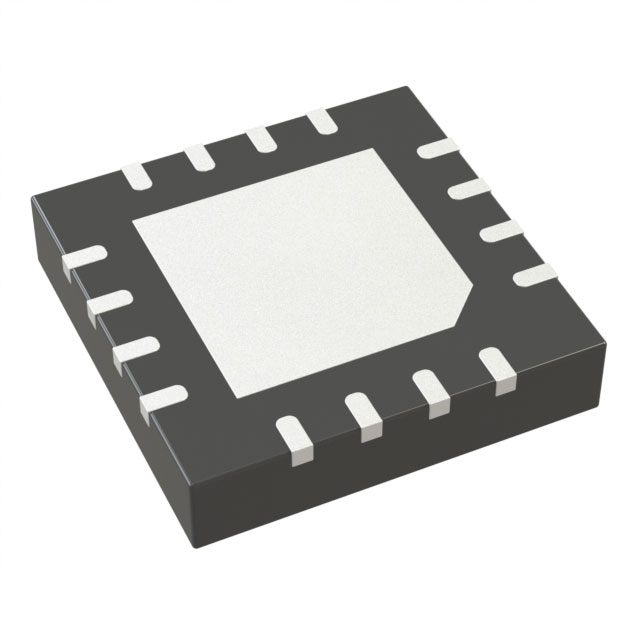

封装：LFCSP-16

类型：射频功率检波器

概述：

ADL5513ACPZ 是一款解调对数放大器，能够精确地将射频（RF）输入信号转换为相应的分贝标度输出。ADL5513在级联放大器链路采用渐进压缩技术，链路每一级都配备一个检波器单元。

ADL5513ACPZ 可用于测量或控制器模式。对于高于4 GHz的信号，ADL5513能保持精确的对数一致性。输入动态范围的典型值为80 dB （阻抗： 50 Ω），误差小于±3 dB。

ADL5513ACPZ 的响应时间为10 ns，能够对超过50 MHz的脉冲速率进行RF脉冲检测。该器件可提供环境温度条件下无与伦比的对数截点稳定性。ADL5513的电源电压为2.7 V ～ 5.5 V，功耗小于30 mA。当器件禁用时，电流会更低。

ADL5513ACPZ 产品特性：

宽带宽：1 MHz ～ 4 GHz

动态范围：80 dB （±3 dB）

温度范围内的稳定性： < ±0.5 dB

低噪声测量/控制器输出（VOUT）

脉冲响应时间：10 ns

小尺寸封装：3 mm x 3 mm LFCSP

电源：2.7 ～ 5.5 V（30 mA）

采用高速SiGe工艺制造

ADL5513ACPZ 应用：

RF发射机功放设置点控制与电平检测

无线链路发射机中的功率检测

基站、WLAN、WiMAX、雷达中的RSSI测量
